고정밀 CNC 센터리스 연삭기, 고출력, 무마찰, 무보수 유압 정압 스핀들

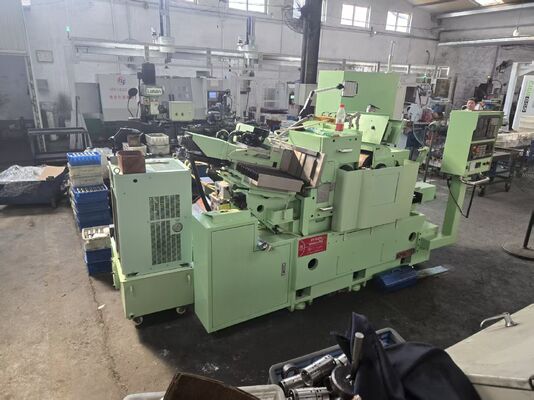

유압 정적 동적 안정 내부 센터리스 연삭기 FX-18CNC

장치 설명:

1. 본체 및 구성품은 Milhanna 고품질 주철 FC30으로 주조되며, 인공적으로 정규화 열처리 후 자연 시효 처리됩니다. 구성품은 YASDA, MITSUI SEIKI, TOSHIBA, ELB 및 기타 세계적인 장비를 사용하여 한 번의 클램핑 가공을 거칩니다. 정밀도는 마이크론 수준까지 가능하며, 고정밀 장비의 기본 구성품을 보장합니다.

2. 스핀들은 자체 개발한 이중 정압 전면 지지 스핀들을 채택하여 순수 액체 마찰, 작은 마찰 저항, 낮은 전력 소비 및 높은 전달 효율을 제공합니다. 정상 작동 및 빈번한 시작 시 금속 간의 직접적인 접촉으로 인한 마모가 발생하지 않으며, 정확도가 유지되고 수명이 깁니다. 샤프트의 부동은 외부 오일의 압력에 의해 달성되므로 다양한 상대 운동 속도에서 높은 하중 지지 능력을 가지며, 속도 변화는 오일 필름의 강성에 거의 영향을 미치지 않습니다. 윤활유 층은 우수한 진동 방지 성능을 가지며, 샤프트는 부드럽게 작동합니다. 오일 필름은 오류를 보상하는 기능을 가지고 있어 샤프트와 베어링 자체 사이에서 발생하는 오류의 영향을 줄일 수 있으며, 샤프트의 회전 정확도가 높습니다.

3. 조절 휠 스핀들은 Delta 브랜드의 서보 모터를 사용하여 0-250rpm (디지털 제어) 범위의 자유 변속 속도를 가지며, 조절 휠의 직경이 마모로 인해 변경되더라도 최적의 일정한 선형 속도를 유지하여 최고의 연삭 품질을 제공합니다.

서보 모터는 조절 휠 홀더에 스마트하게 조립되어 동기 벨트를 통해 스핀들을 직접 구동하며, 조절 휠과 동일한 기울기 각도를 유지하여 두 벨트가 항상 평행을 유지하므로 관성 손실 및 구형 체인 전달 시스템으로 인한 불편함을 피할 수 있습니다. 이전처럼 체인이나 스프링을 자주 교체할 필요가 없습니다.

4. 스핀들 자동 윤활 순환 오일 (고급 스핀들 오일 10#) 및 유압 드레싱 장치는 동일한 오일 펌프에서 공급되며, 외부 오일 탱크가 있어 오일 청소 및 교체가 용이합니다. 스핀들 순환 오일은 두 개의 오일 필터링 장치로 필터링되며 압력 컨트롤러가 장착되어 스핀들의 수명을 보장합니다. 냉각은 이중 회로 냉각 시스템을 채택하여 스핀들 오일의 일정한 온도를 보장합니다.

5. 이중 평면 레일 가이드 구조, 90mm 폭의 평면 레일 슬라이딩을 채택하고, 바닥판은 곡선형 오일 충전 홈으로 설계되었으며, 트랙 표면 사이에 윤활제 반환 채널이 설정되어 있으며, 이송 슬라이드는 내마모성 접착제로 덮여 있어 마찰 계수를 크게 줄입니다. 트랙 표면의 마모를 크게 줄이고, 이송 속도를 높이며, 접촉 강성을 향상시키고, 추후 마모 시 내마모성 고무 교체를 용이하게 하며, 수명을 연장합니다. 평면 트랙 표면은 모두 고주파 열처리를 거쳐 내마모성을 향상시킵니다.

6. 전체 전기 회로는 일본 Fuji 회사의 전기 시스템을 사용하여 우수한 작동과 아름다운 외관을 제공합니다. 크고 높은 전기 캐비닛은 작동 및 열 방출에 편리합니다.

7. CNC 소프트웨어는 Hotman에서 추가 개발되었으며, 대화형 HMI (Human Machine Interface)는 배우고 작동하기 쉽습니다. 새로운 서보 모터, 휠 이송을 하나의 축으로, CNC 형상 드레싱을 두 번째 축으로 장착했습니다. 서보 모터와 축 간에 호환성이 좋으며, 휠 이송이 정확합니다.

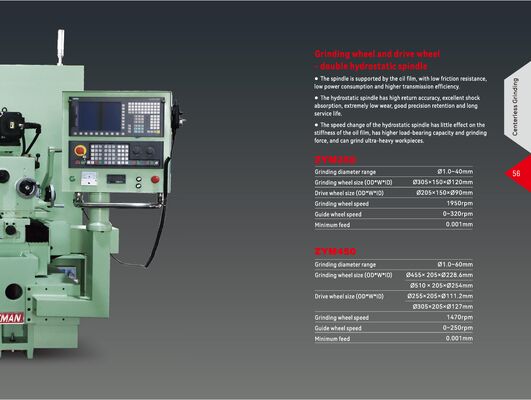

Hotman 사양 (연삭 휠은 부품 재료에 따라 다름)
