제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 공급속도: | 0.01-0.2mm/분 | 테이블 속도: | 0.1-3m/min |
|---|---|---|---|
| 연삭용 휠 지름: | 6-200mm | 연삭 휠 공급 모터 토크: | 1.5N.m |
| 연삭용 휠 속도: | 32000RPM | 모터 동력을 공급하는 그라인딩 휠: | 0.75kw |
| 테이블 모터 전력: | 0.75kw | 그라인딩 휠 피딩 모터 반복성: | 0.001 밀리미터 |
| X/Z 축 피드 미니 해상도: | 0.001 밀리미터 | 맥스 작업대 여행: | 500 밀리미터 |
| X축 공급 속도: | 0.1-15 | ||
| 강조하다: | 고 정밀성 내부 밀링 머신,큰 크기의 내부 밀링 머신,CNC 내부 밀링 머신 |
||

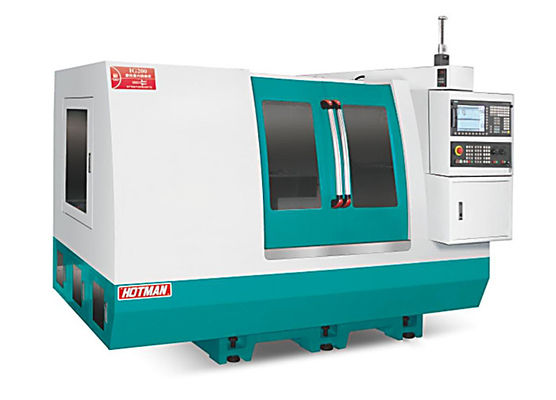

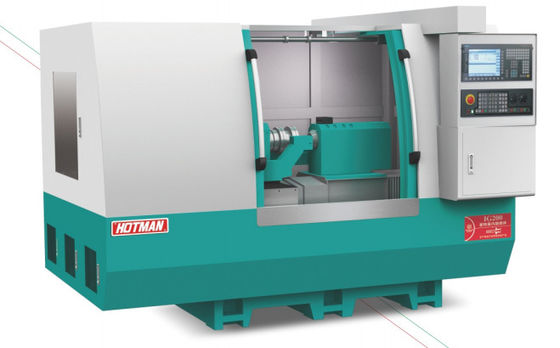

고 정밀성 CNC 내부 밀링 머신 대용량, 초과 밀링 볼륨 작업 부품을 위해
장치 설명:
1. 몸과 구성 요소는 밀하나 고품질 주사철 FC30에 의해 버금 가집니다. 이는 인위적으로 정상화 된 열 처리를 받고 자연적 노화로 처리됩니다. 구성 요소는 YASDA에 의해 처리됩니다.미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2자동 중앙 윤활 시스템은 기계의 선형 가이드와 볼 스크루를 지속적으로 윤활시켜 더 긴 서비스 수명과 높은 정밀도를 보장합니다.냉각 시스템은 기계 몸과 분리됩니다진동을 제거하고 열 방사선을 돕습니다.
3밀링 휠 스핀드는 높은 속도, 높은 정밀도, 높은 경직성, 낮은 진동, 낮은 소음 및 낮은 온도 상승의 특성을 가진 전기 스핀드를 채택합니다.드라이빙 시스템은 물 냉각 시스템으로 냉각되어 회전 바퀴 머리가 항상 열적으로 안정적인 상태로 작동하는지 확인합니다., 회쇄 바퀴가 더 안정되고 작업 효율이 두 배로 증가합니다. 가공 필요에 따라 24000 ~ 60000 rpm의 다른 속도의 전기 스핀드가 선택적입니다.직물, 직물, 직물, 직물, 직물, 통합 스핀드는 정밀 밀링을 달성하기 위해 사용자 정의 할 수 있습니다.
4그것은 독일 시멘스 CNC 시스템을 채택하고 추가 개발을 받았습니다.그것은 사용자 친화적 인 인간-기계 대화 조작 인터페이스를 가지고 있으며 시멘스 고성능 서보 모터로 장착되어 있습니다., 그것은 장비 CNC 시스템과 전송 시스템을 더 나은 호환성을 제공합니다. 그것은 또한 자동 샌드 드레싱과 자동 오프셋 기능을 가지고 있습니다.피드 및 밀링의 안정성과 정확성을 보장하는.
5그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 스크루와 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
6. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
7꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
8.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터와 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 항목 | 단위 | IG150 | IG200 | 부속품 | |
|
처리 능력 |
밀링 지름 범위 | mm | Ø6-Ø150 | Ø6-Ø200 |
● 밀링 냉각 장치 ● 다이아몬드 펜 ● 각 조절 테이블 ● 도구 상자 와 도구 들 ● 스핀드 밀링 휠 어댑터 ● 고속 밀링 스핀 들 ● 기본 조정 블록
특수 액세서리 ● 수압 3 턱 턱 6 " ●C 턱 플랜지 6 " ● 30000rpm 기계 스핀들, 다른 속도 전기 스핀들 ● 자동 내부 지름 측정 장치 |
| 밀링 깊이 h | mm | 150 | 170 | ||
| 크기 최대: 얇은 작업재의 외부 지름 | m m e | 220 | 220 | ||
| 작업면적 반지름 | m m | 380 | 400 | ||
| 설치 가능한 턱 사양 | 6′′ 수압/수동 턱 | 6′′ 수압/수동 턱 | |||
| 침대 옆 상자 회전 각도 | 그레그 | 앞 2/뒤 15 | 앞 2/뒤 20 | ||
|
밀링 바퀴 스핀드 매개 변수 |
내부 구멍 깎는 스핀드 전력 | KW | 1.5 | 7.5 | |
| 내부 구멍 깎는 스핀드 속도 | rpm | 20000 기계 스핀들 | 전기 스핀드 속도 선택 | ||
|
헤드 스틸 스핀들 매개 변수 |
스핀드 속도 | rpm | 50-1500 | 50-1500 | |
| 스핀드 형태 | 껍데기 구조, 베어링 스핀들 | 껍데기 구조, 베어링 스핀들 | |||
| 톱니 구멍 사양 | MT-5 | MT-5 | |||
| 스핀드 드라이브 방법 | 세르보 모터 | 세르보 모터 | |||
|
X축 (작품 스핀들) |
X축 피드 이동 | m m | 410 | 410 | |
| X축 빠른 이동 속도 | mm/m i n | 0.1 -10 | 0.1 -10 | ||
| X축 피드 미니 해상도 | m m | 0.001 | 0.001 | ||
| X축 서보 모터 전력 | kw | 2.2 | 2.2 | ||
|
Z축 (작업 테이블) |
Z축 빠른 이동 속도 | mm/m i n | 0.1 -10 | 01 - 10 | |
| Z축 미니식품 해상도 | m m | 0.001 | 0.001 | ||
| 최대 이동 범위 | m m | 540 | 410 | ||
| Z축 서보 모터 전력 | KW | 2.2 | 2.2 | ||
|
모터 |
밀링 휠 스핀드 모터 | KW | 7.5 | 75 | |
| X축 공급 모터 (서보) | KW | 2.2 | 2.2 | ||
| Z축 공급 모터 (서보) | KW | 2.2 | 2.2 | ||
| 헤드 스핀드 모터 (서보) | KW | 1.5 | 15 | ||
| 냉각용 물 펌프 모터 | KW | 0.75 | 0.75 | ||
| 윤활유 모터 | KW | 1/4 | 1/4 | ||
| 다른 것 | 기계 크기 (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (약) | 1kg | 3500 | 4000 | ||
제품 설명:
내부 밀링 머신 은 부품 의 정밀 한 밀링 및 마무리 를 필요로 하는 산업 작업 에 필수적인 장비 이다.200mm의 밀링 휠 지름, 그리고 50-200mm의 작업 조각 크기 범위에서, 내부 밀러 기계는 최대 100kg 무게의 작업 조각을 처리 할 수 있습니다.밀링 휠 공급 모터 속도는 50-1000rpm에서 조정할 수 있습니다, 그것은 다양한 응용 프로그램에 적합합니다. 내부 밀더 머신 또한 내부 밀더 집합과 내부 밀더 메커니즘을 갖추고 있습니다.사용자들이 정확하고 정확한 부품을 생산할 수 있도록 하는.
HOTMAN의 내부 밀더 머신 IG200은 전문용으로 설계된 정밀 내부 밀더 메커니즘입니다. 높은 품질을 보장하는 CE 인증을 가지고 있습니다.이 제품의 최소 주문량은 1개이고 가격은 3개입니다.. 그것은 목재 박스에 포장되어 있으며 배달 시간은 60 일입니다. 지불 조건은 T / T입니다. 밀링 휠 먹여 먹는 모터 속도는 50-1000rpm 사이이며 테이블 크기는 400mm입니다.밀링 휠 속도는 1400rpm입니다, 밀링 휠의 지름은 200mm이고 밀링 휠 공급 모터 토크는 1.5N.m입니다.
내부 밀링 머신 IG200은 신뢰성 있고 정확한 내부 밀링 시스템을 필요로 하는 사람들에게 완벽한 도구입니다. 그것은 사용하기 쉽고 강력한 모터가 있습니다.기계 는 또한 매우 내구성 있고 원활 한 작동 을 제공합니다그것은 磨, 磨, 닦는 등 다양한 응용 프로그램에 적합합니다. 높은 품질의 구성 요소와 신뢰할 수있는 성능으로,돈에 대한 최고의 가치를 얻고 있다는 것을 확신 할 수 있습니다..
HOTMAN의 내부 밀더 머신 IG200은 최고의 내부 밀더 시스템을 필요로 하는 사람들을 위한 신뢰할 수 있고 정확한 도구입니다. 그것은 사용하기 쉽고 강력하고 내구적입니다.가장 좋은 품질이라는 확신을 가질 수 있습니다.. 최소 주문은 1이며 가격은 3입니다. 그것은 목재 박스에 포장되어 있으며 배송 시간은 60일입니다. 지불 조건은 T/T입니다.밀링 휠 공급 모터 속도는 50-1000rpm 사이이며 테이블 크기는 400mm입니다밀링 휠의 속도는 1400rpm이고, 밀링 휠의 지름은 200mm이고, 밀링 휠의 공급 모터 토크는 1.5Nm입니다.
HOTMAN의 내부 밀더 머신 IG200은 신뢰할 수 있고 정확한 내부 밀더 시스템을 필요로 하는 사람들에게 완벽한 도구입니다. 사용하기 쉽고 강력한 모터가 있습니다.기계 는 또한 매우 내구성 있고 원활 한 작동 을 제공합니다고품질의 부품과 신뢰할 수 있는 성능으로, 당신은 당신이 당신의 돈에 대한 최고의 가치를 얻고 있다는 것을 확신 할 수 있습니다.
우리는 고품질의 내부 밀더 조립을 제공합니다.
내부 밀러 기계의 포장 및 운송:
