제품 상세 정보:
결제 및 배송 조건:
|
| 컨트롤러: | 화낙 0i-TD | 최대 회전 지름: | 200MM |
|---|---|---|---|
| 최대 회전하는 길이: | 500 밀리미터 | 제품 이름: | 정밀 CNC 선반 |
| 스핀들 모터 동력: | 7.5kW | 방추 속도: | 6000rpm |
| 심압대 테이프녹화자: | Mt4 | 심압대 여행: | 200MM |
| 공구 매거진 능력: | 12PCS | 공구 생크: | BT40 |
| X/Z 축 이송 속도: | 10/15m/분 | X/Z 축 급변: | 20/30m/분 |
| X/Z 축 이동: | 200/300 밀리미터 | 구조: | 플랫 베드 선반 |
| 냉각 시스템: | 공기 냉각 | 기계 종류: | CNC 선반 |
| 강조하다: | 무거운 절단 CNC 턴 머신,세르보 프로그래밍 할 수 있는 꼬리 좌석 CNC 톱니 기계,모터 스핀드 CNC 톱니 기계 |
||

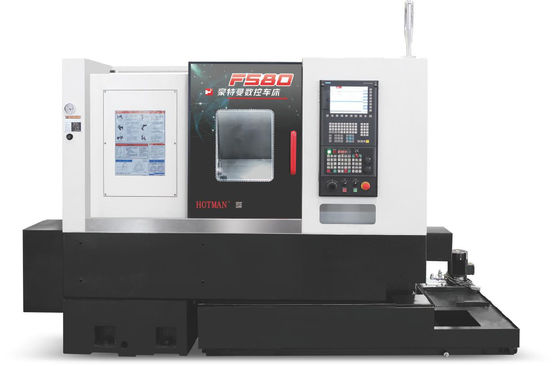

CNC 턴 머신세르보 프로그래밍 할 수 있는 꼬리 좌석과 모터 스핀들

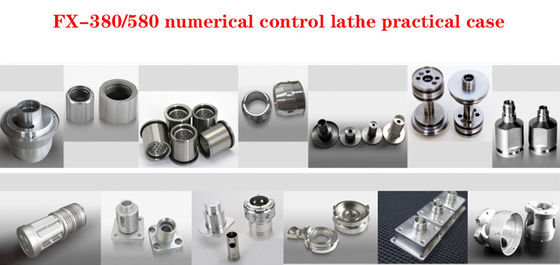

CNC 턴 머신 F580은 고속, 고직성 및 고정도를 통합하는 완전한 CNC 턴 머신입니다.그것은 광범위하게 자동차와 같은 다양한 산업에서 작고 중간 크기의 정밀 부품의 고효율 처리 요구를 충족 할 수 있습니다., 전자제품, 가전제품, 항공우주, 곰팡이, 기기 및 미터.

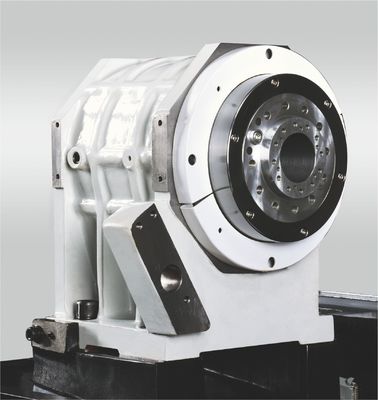

스핀들: 스핀드는 고전력, 고토크, 고속, 고정밀 스핀들 구조를 채택합니다.NSK의 고정도 P4 레벨 베어링과 한국의 Samcheon-li 8인치 솔리드 턱 실린더를 장착하여 좋은 처리 정확성과 효율성을 보장합니다..
탑: 12 포지션 드럼 모양의 탑은 서보 모터 인덱싱, 아크 모양의 기어 위치 및 수압 클램핑 구조를 채택하여 속도를 보장합니다.교환 정확성 및 도구 변경의 경직성.
X/Z 드라이브: X/Z 축은 THK C3등급의 정밀 구슬 나사로 작동하며, 좋은 역학적 특성을 가진 THK P등급 선형 가이드와 일치합니다.X축과 Z축의 빠른 이동 속도는 각각 30m/min 및 36m/min입니다..
1중량 절단: 고강도 스핀드와 도구 타워
2.F580A 서보프로그램 가능한 뒷좌석
●스핀들 베어링은 수입된 사전 압축된 고정도 굽은 구슬 베어링을 채택하여 스핀들에는 높은 딱딱성과 정밀성이 있습니다.
●정확한 인덱싱이 가능한 통합 된 절단 타워,절단 타워와 슬라이딩 샐러 펌핑은 가공 도중 간섭 패턴을 증가시키기 위해 강화됩니다 도구 타워의 둘레와 회전 반지름. 더 잘라내는 성능을 향상.
●기계 도구의 가이드 레일을 넓히고, 리드 스크루의 지름을 늘리고, 기계 도구의 절단 경직성을 더욱 향상시켜 무거운 절단 가공에 더 유리한 것입니다.
●서보 프로그래밍 가능한 꼬리 좌석, 작동 중심을 갖춘 표준 (선택 가능한 내장 회전 수갑).
장치 설명:
시체와 부품은 밀하나 고품질 철근 FC30에 의해 鋳造됩니다. 인위적으로 정상화 된 열처리 후 자연적 노화로 처리됩니다. 부품은 YASDA에 의해 처리됩니다.미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
기계 가이드 레일 및 정밀 구슬 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 옵션 장비가 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
밀링 피드 시스템은 V와 손으로 만든 정밀 껍질의 평평한 트랙으로 구성되어 있으며 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 스크롤이 있습니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
밀링 휠 스핀드의 표준 구성은 후면 4개 및 후면 2개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 밀링 효율성 및 좋은 밀링 표면 품질.
표준 구성으로 수치 제어 시스템, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착,장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:F580 | |
| 테이블의 최대 회전 지름 | mm | 500 |
최대 처리 지름 | mm | 350 | |
| 최대 처리 길이 | mm | 530 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 200 | |
| 스핀드 최대 속도 | rpm | 4500 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
| 먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
머리 프레임 | 스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
꼬리 좌석 | 자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
작업 테이블 | Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
| 밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
| 기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
F580M 서버 프로그래밍 가능한 꼬리 좌석/전력 절단 타워
●BMT55 전동 도구 홀더 인터페이스, 턴 밀링 복합 가공을 달성하기 위해.
● 고속, 고 정밀 내장 된 모터 스핀 들과 스핀 들, 중간 전송 메커니즘을 취소, 고속 작동 중 진동 및 열 변화를 줄여가공 정확도 및 우수한 표면 거칠성을 보장.
●자동 설치 인터페이스, 빠르고 쉽게 자동 생산 라인으로 확장.
●완전 폐쇄 보호, 70KG 고압 물 시스템으로 장착 할 수 있습니다.
●서보 프로그래밍 가능한 꼬리 좌석, 작동 중심을 갖춘 표준 (선택 가능한 내장 회전 수갑).
● 스핀드는 고 정밀 인터폴레이션 가공 및 높은 신뢰할 수있는 각 위치화를 실현하기 위해 인코더가 장착되어 있습니다.
