제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 6-150mm | 연삭용 휠 구멍 직경: | 20mm |
|---|---|---|---|
| 그라인딩 휠 모터 전원: | 0.75kw | 연삭용 휠 모터 속도: | 2800r/min |
| 그라인딩 휠 모터 전압: | 220V | 연삭용 휠 속도: | 3000rpm |
| 그라인딩 휠 두께: | 20mm | 힘: | 2.2KW |
| 속도: | 2800r/min | 테이블 사이즈: | 400 밀리미터 |
| 테이블 속도: | 2-20m/min | 표는 이동합니다: | 300mm |
| 전압: | 220V | 무게: | 400KG |
| 휠헤드 회전 각도: | ±30' | 순중량: | 1500 킬로그램 |
| 공작물 중량: | 100kg | 작업 조각 회전 속도: | 50rpm |
| 테이블 모터 전력: | 0.75kw | 연삭용 휠 모터: | 7.5kW |
| 휠헤드 모터 동력: | 2.2KW | 빈도: | 50Hz |
| 전력 공급원: | 전기 | 제조 공정에 있는 제품 사이즈: | 50-200mm |
| 심압대 테이프녹화자: | MT-3 | 크기: | 1300*1300*1700mm |
| 강조하다: | 작은 내부 지름 내부 밀러,150mm 직경 내부 밀러,다기능 밀링 시스템 내부 밀링 |
||

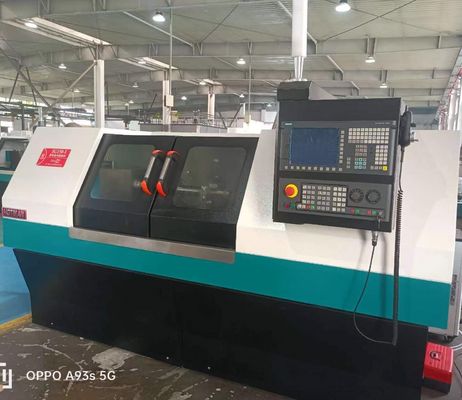

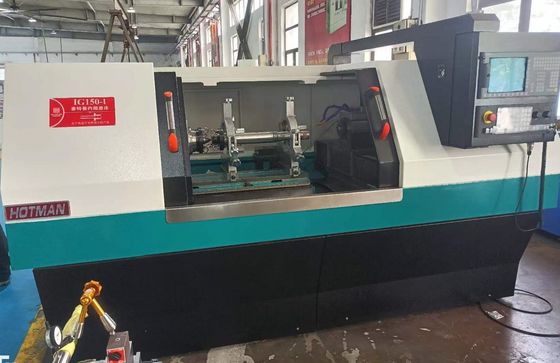

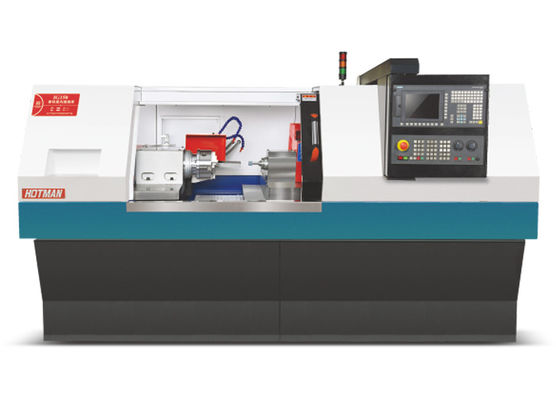

150mm 미만의 작은 내부 지름의 내부 밀러, 다기능 밀링 시스템
기계 도구 정확도:
기계 도구 정확성 시험 목록 (함수)
핫맨의 미분 미분 미분 기계로 밀러 (밀러) 한 후, 다음 요구 사항이 충족되어야 합니다: (다양한 재료에 대해 다른 밀링 바퀴를 사용해야 합니다.)
| - 아니 | 모델 | 작업 조각 | 둥글다 | 경직성 |
| 1. | IC150 | 표준 표본 | ≤0.002mm | ≤Ra0.25 |
참고: 거친 밀링 (일반적으로 밀링량 0.02~0.05mm); 얇은 밀링 (일반적으로 밀링량 0.005~0.015mm)
장치 설명:
시체와 부품은 밀한나 고품질 주사철 FC30에 의해 鋳造되어 있으며, 이는 인공적으로 정상화 된 열처리를 받고 자연적 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다.미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
기계 가이드 레일 및 정밀 구슬 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 작동을 갖추고, 선택할 수있는 많은 옵션 장비.
밀링 피드 시스템은 V와 손으로 만든 정밀 껍질의 평평한 트랙으로 구성되어 있으며 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 스크롤이 있습니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
밀링 휠 스핀드의 표준 구성은 후면 4개 및 후면 2개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

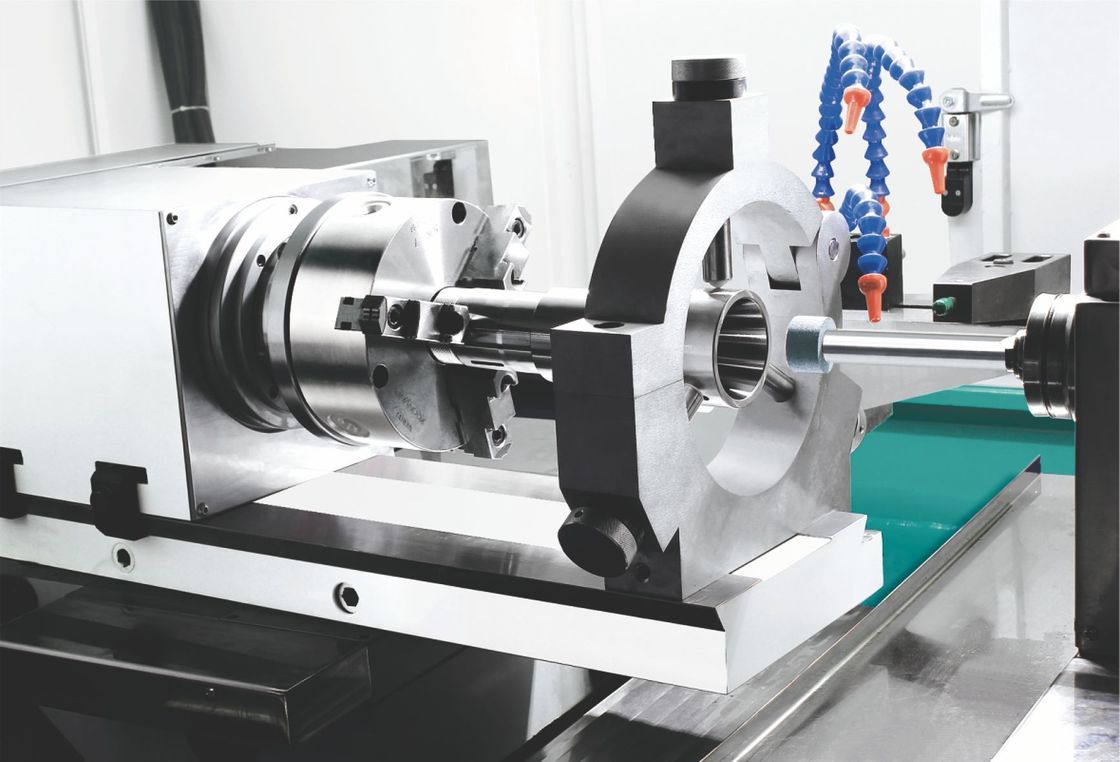

꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다.
표준 구성으로 수치 제어 시스템, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착,장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:IG150 | |
| 테이블의 최대 회전 지름 | mm | 0-150 |
최대 거리 | mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
| 먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
머리 프레임 | 스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
꼬리 좌석 | 자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
작업 테이블 | Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
| 밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
| 기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
