제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 300mm | 연삭용 휠 속도: | 3000rpm |
|---|---|---|---|
| 연삭 휠 스핀들 중심 높이: | 150 밀리미터 | 그라인딩 휠 스핀들 모터 전원: | 7.5kW |
| 그라인딩 휠 스핀들 속도: | 3000rpm | 그라인딩 휠 스핀들 테이퍼: | 모스 5번 |
| 휠 직경 조절: | 200-400mm | 휠 모터 동력 조절: | 2.2KW |
| 휠 속도 조절: | 20-200rpm | 바퀴 폭 조절: | 50mm |
| 밀링 휠 드라이브: | 교류 전동기 | 기계 무게: | 2200Kg |
| 가공 범위 (지름): | 0.5-40mm | ||
| 강조하다: | 다기능 중앙 없는 밀더,안정적 인 중심 없는 밀더,산업용 수동 중심 없는 밀러 |
||

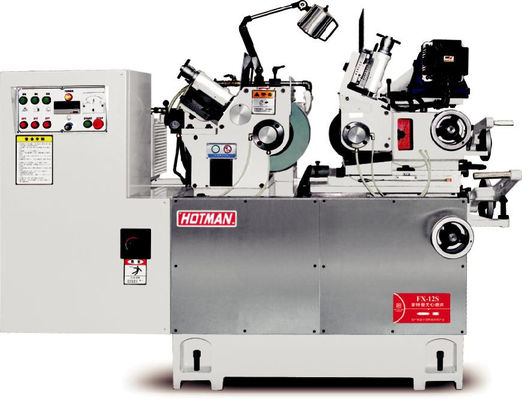

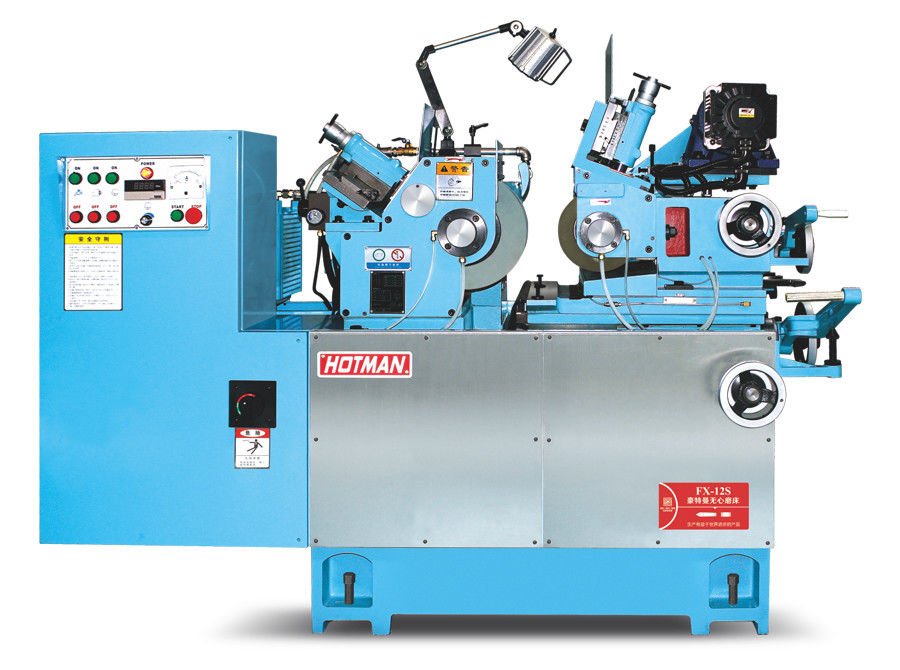

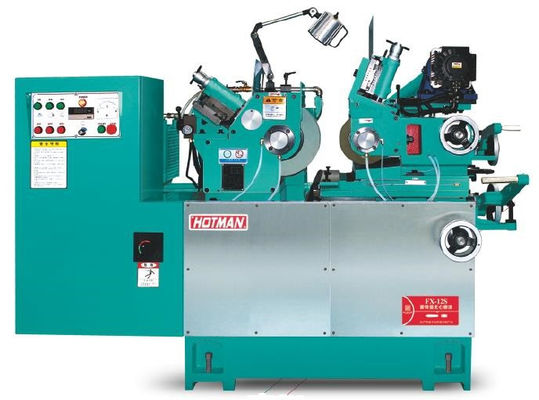

중심이 없는 밀더 다기능 안정적인 산업용 수동 작은 크기의 밀더 기계
가장 좋은 비용 성과
●작은 발자국, 낮은 운영 비용
●강도 높은 구조로, 높은 둥글기 및 완성도를 얻을 수 있습니다
●정확 한 수동 스파툴로 가공의 장기적 정확성 및 안정성
●작은 수량:00.001mm
●특별 맞춤 기계 가공 지름:Ø0.05~0.5mm
| 아니죠 |
프로젝트 |
단위 |
모델:FX-12S |
| 1 |
가공 범위 (지름) |
음 | 0.5-40 |
| 2 |
밀링 휠 크기 (OD * W * OD) |
음 | Φ305*150*Φ120 |
| 3 |
바퀴 크기를 조정 (OD * W * OD) |
음 | Φ205*150*Φ90 |
| 4 | 밀링 휠 속도 | RPM | 1950RPM |
| 5 |
바퀴 회전 속도 조절 (연속 변속 속도) |
RPM | 0-320 |
| 6 |
밀링 휠 드라이브 모터 |
KW | 7.5 |
| 7 |
정렬 휠 모터 (서보 모터) |
KW | 2.0 |
| 8 |
수압 펌프는 모터를 구동 |
KW | 1HP |
| 9 |
냉각 펌프는 모터를 구동 |
KW | 0.125HP |
| 10 |
바퀴를 조절하는 수동 바퀴 |
음 |
3.5/ RPM 0.02/ 스케일 |
| 11 |
조정 바퀴 정밀 조정 수동 바퀴 |
음 |
00.1/ 0.001/ 스케일 |
| 12 |
벤치 먹이 손바퀴 |
음 |
7/ RPM 0.05/ 스케일 |
| 13 |
테이블 마이크로 조절 수동 바퀴 |
음 |
0.2/ 회전 0.001/ 스케일 |
| 14 | 피드 핸들 휠을 정비합니다. | 음 |
1.5/ 회전 0.01/ 스케일 |
| 15 |
바퀴 기울기 각도를 조정 |
그레그 | +5°~-3° |
| 16 |
회전 각도를 조정 |
그레그 | ±6° |
| 17 | 기계적 차원 | 음 | 1800×1400×1450mm |
| 18 | 포장 크기 | 음 | 2350×1650×1770mm |
| 19 | 기계적 무게 | 1kg | 1800kg |
| 20 | 포장 무게 | 1kg | 2000kg |
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2자동 윤활 시스템
주축은 SNCM-21H 합금강으로 만들어졌으며, 탄압, 탄화화 열처리, 컴퓨터 제어 냉동처리 후 HRC-62 ° 이상까지의 표면 경도가,단일 효과적 경화층 최대 1.5mm 위 FX-12S 스핀드는 동적인 오일 필름 스핀드를 채택합니다.
3휠 드라이브 시스템을 조정합니다.
조정 바퀴의 스핀드의 구동 모터는 타이완의 YAS KAWA 세르보 모터를 채택하고 FX-12S는 최적의 선형 속도를 조정하기 위해 0 ~ 320rpm 속도를 제어합니다.조정 바퀴의 외부 지름이 변하면, 선형 속도는 여전히 동일하게 유지 할 수 있습니다. 이는 가공 작업 조각의 정확성과 완성도를 보장하고 최고의 제품을 닦습니다.
세르보 모터는 숙련된 설계와 조정 바퀴 상자에 설치되어 있으며 동기 벨트로 직접 작동합니다.그것은 밀링 때 같은 시간에 조정 바퀴와 기울기 각을 타격하는 데 사용할 수 있습니다, 두 벨트 바퀴가 항상 평행하도록이는 오래된 유형의 중심이 없는 밀러의 체인 다단계 전송으로 인한 관성 손실과 체인 각도로 인한 많은 부정적인 영향을 극복합니다., 그리고 체인 및 지퍼 스프링의 빈번한 교체를 피합니다.
4주축 순환 오일 시스템:
스핀드 자동 윤활 순환 오일 (고등 스핀드 오일 10#) 및 오일 압력 드레싱 장치 같은 오일 펌프, 외부 오일 탱크, 청소 및 오일을 변경하기 쉽습니다,스핀드 오일 순환이 듀얼 서킷 장치 필터를 통해 이루어지고 압력 조절기로 장착된, 스핀드의 수명을 보장합니다.
