화합물 밀링 머신 유니버설 OD ID 밀링 머신

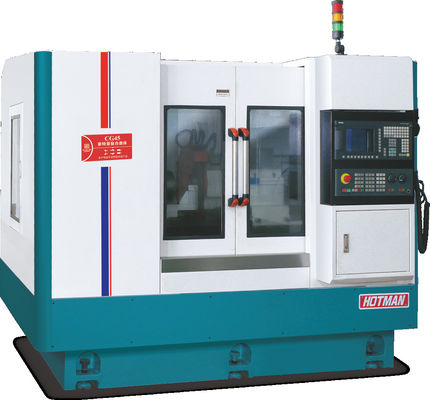

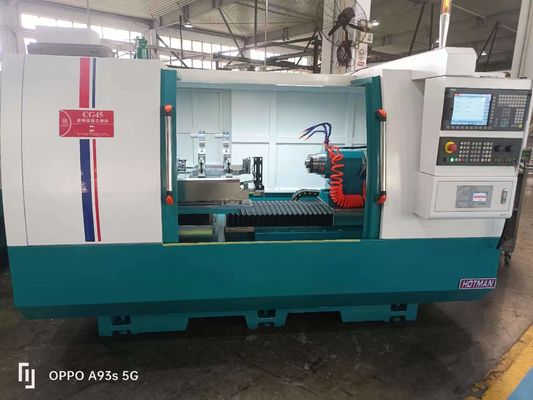

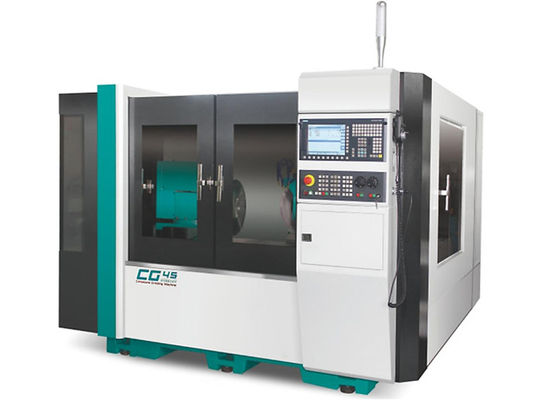

고 정밀 CNC 보편 OD & ID 밀링 머신-CG45

내부 원, 내부 피침, 외부 원, 외부 피침 및 끝 면을 하나의 클램핑으로 통합적으로 닦을 수 있는 복합 밀러. 표준 구성은 시멘스 CNC 시스템입니다.그리고 선택할 수 있는 많은 선택용 액세서리가 있습니다., 작업 헤드의 자동 회전 장치, 자동 외부 지름 측정 장치, 자동 끝 면 측정 장치, 자기 종이 테이프 필터 장치, 오일 안개 수집기 등.


1모듈 조립: 복합 맷돌의 새로운 혁명을 창조합니다.


2.내쪽 톱니, 바깥쪽 톱니를 깎을 수 있습니다.

내부 밀링 바퀴의 스핀드 스트로크: 0~470mm

실린더적 밀링 휠의 스핀드 스트로크: 0~365mm


3전체적인 특징:

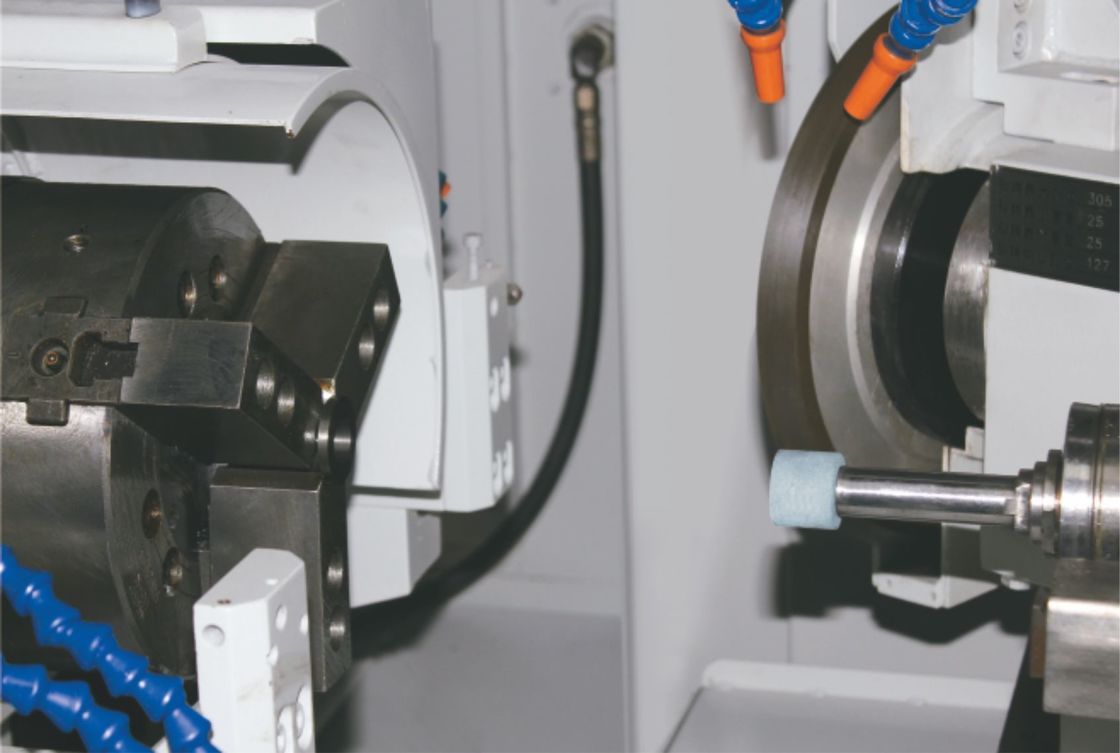

(1). 클램핑을 실현 할 수 있습니다, 내부 원, 내부 피침, 외부 원, 외부 피침, 끝 얼굴 복합 통합 밀링을 완료합니다.

(2) 중소 및 중소 크기의 작업 부품을 가공하기에 적합한 고 정밀의 복잡한 밀링 솔루션을 제공합니다.

(3)자동 공급 및 수신 시스템이 산업 대량 생산의 요구를 충족시키기 위해 설치 될 수 있습니다.

(4) 외부 원/내 원 밀링 모듈은 수요에 따라 다양한 밀링 형태와 프로세스에 적응하기 위해 유연하게 결합 할 수 있습니다.

(5) 제어 시스템은 친근하고 배우기 쉽습니다. 작업 조각 깎는 것과 깎는 바퀴의 드레싱은 기계 도구에서 빠르게 프로그래밍 할 수 있습니다. 온라인 측정 장치는 설치 할 수 있습니다.

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.


2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4선택적으로 정밀 DD 모터 (직접 운전) 및 Heidenhain 격자 라인러, CNC 시스템을 통해 정확하게 주력 주류를 운전 할 수 있습니다.그것은 외부 코너와 내부 코너를 깎는 매우 편리합니다.

5. 밀링 바퀴의 실린더 스핀드는 FAG 고 정밀 스핀드 베어링 구조, 각기 다른 윤활이 필요하지 않고 유지 관리가 쉬운 수갑형 구조를 채택합니다.그것은 금속과 금속의 접촉을 제거하고 거의 영구적인 서비스 수명을 얻을 수 있습니다. 밀링 휠 스핀드는 높은 경직성 및 높은 정밀성의 특성을 가지고 있습니다. 특수 작업 부품을 밀링하려면 밀링 휠 속도를 조정하여 선형 속도를 높일 수 있습니다.내부 스핀드는 내부 및 외부 모터의 공명을 방지하기 위해 고속 전기 스핀드를 사용합니다.


6. 내부 원 회가 회, 내부 콘 회가 회, 외부 원 회가 회, 그리고 끝 표면 회가 한 기계에서 실현.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

기술 사양:
