제품 상세 정보:
결제 및 배송 조건:
|
| 그라인딩 휠 모터 전원: | 7.5kW | 연삭용 휠 속도: | 1450rpm |
|---|---|---|---|
| 맥스. 압박하는 지름: | 400 밀리미터 | 맥스. 압박하는 길이: | 1000mm |
| 윤곽치수: | 2200x1450x1750mm | 전원 공급: | 380V/50HZ |
| 제품 이름: | CNC 원통형 연삭기 기계 | 테이블 속도: | 0.1-10m/min |
| 테이블 회전 각도: | ±30' | 테이블 회전 속도: | 0.1-1.5rpm |
| 종류: | 원통 연삭기 기계 | 무게: | 2500 킬로그램 |
| 작업대 모터 전력: | 0.75kw | 공작물 길이: | 200-1000mm |
| 심압대 여행: | 150 밀리미터 | 전력 소비: | 2.2KW |
| 전압: | 380V/50HZ | 연삭용 휠: | 다이아몬드휠 |
| 테이블 모터: | 1.5KW | 연삭 휠 수명: | 길다 |
| 테이블 모터 전압: | 380 Ｖ | 테이블 사이즈: | 400mm*1000mm |
| 총 중량: | 1800 킬로그램 | 공작물 직경: | 20~200mm |
| 그라인딩 휠 두께: | 20mm | ||

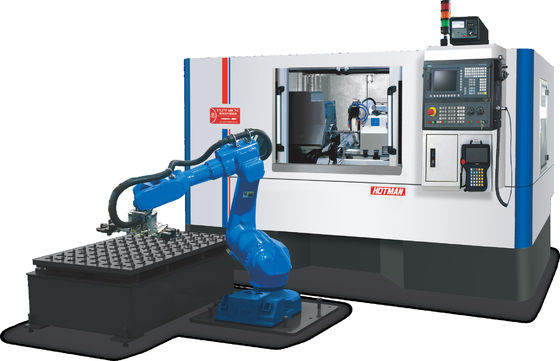

| 강조하다: | 좁은 허용량 실린더 밀러,CNC 실린더 밀러,로보트 피더 실린더 밀더 |
||

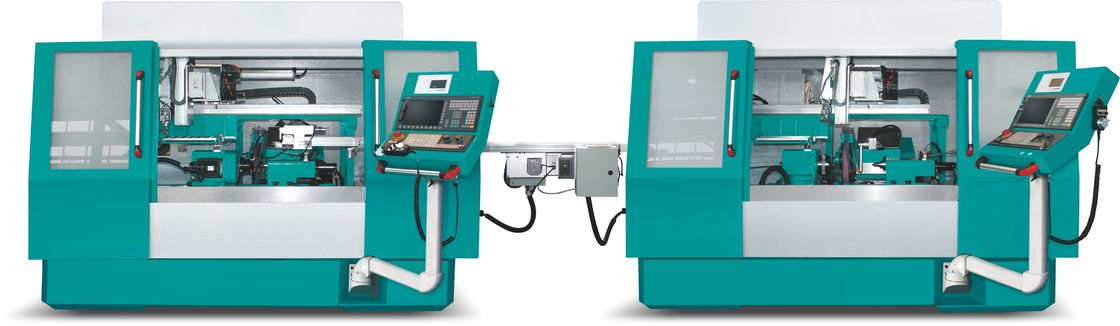

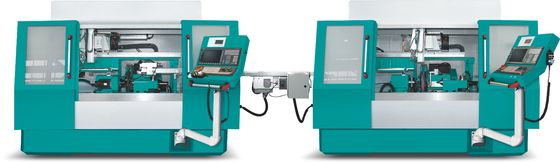

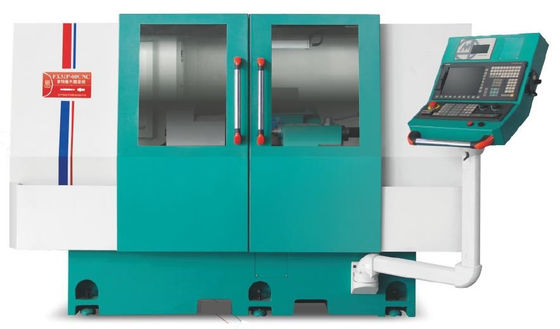

원통 밀더 머신 FX32P-60CNC
장치 설명:
시체와 부품은 밀한나 고품질 주사철 FC30에 의해 鋳造되어 있으며, 이는 인공적으로 정상화 된 열처리를 받고 자연적 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다.미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
기계 가이드 레일 및 정밀 구슬 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
고 정밀 동적 및 정적 압력 스핀드는 또한 고 회전 정밀, 높은 동적 경직성, 좋은 진동 저항의 특성을 가지고 선택 할 수 있습니다.높은 밀링 효율과 좋은 밀링 표면 품질특수 작업 부품을 깎는 경우 깎는 바퀴 속도를 최대 3500 RPM 및 60m/s까지 조절할 수 있습니다.
꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
시멘스 고성능 서보 모터로 장착되어, 장비 CNC 시스템과 드라이브 시스템이 더 잘 호환됩니다.동시에 자동 모래 수리 및 자동 보상 기능, 피드 및 밀링의 안정성과 정확성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
|
처리 능력
|
테이블의 최대 회전 지름 | mm | 320 |
|
최대 거리 두 개의 손가락 |
mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
|
두 개의 부근 심장 사이의 최대 부하 |
킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
|
밀링 휠 크기 (지름 × 너비 × 오프러) |
mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
|
밀링 휠 헤드 |
먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
|
X축 빠른 이동 속도 |
m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
|
머리 프레임 |
스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
|
엄지 손가락 사양 |
MT-4 | ||
|
꼬리 좌석 |
자동 망원경 거리 |
mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
|
작업 테이블 |
Z축 빠른 이동 속도 |
m/min | 8 |
|
최소 z축 공급량 |
mm | 0.001 | |
|
최대 이동량 |
mm | 550 | |
|
회전 각 |
그레그 | + 6/-9 | |
|
모터 |
밀링 휠 스핀드 모터 |
KW | 30.75/5.5 |
|
X축 공급 모터 (서보) |
KW | 2.2 | |
|
Z축 공급 모터 (서보) |
KW | 2.2 | |
|
헤드 프레임 스핀드 모터 |
KW | 0.75 | |
|
냉각 펌프 모터 |
KW | 0.75 | |
|
윤활유 모터 |
KW | 0.25*2 | |
|
꼬리 오일 펌프 모터 |
KW | 0.75 | |
|
다른 것 |
기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
|
패키지 크기 (길이 * 너비 * 높이) |
mm | 2800*2000*2000 | |
