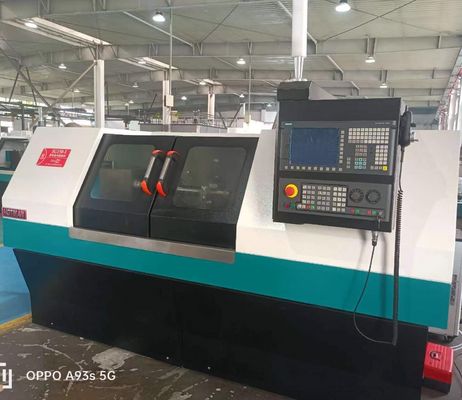

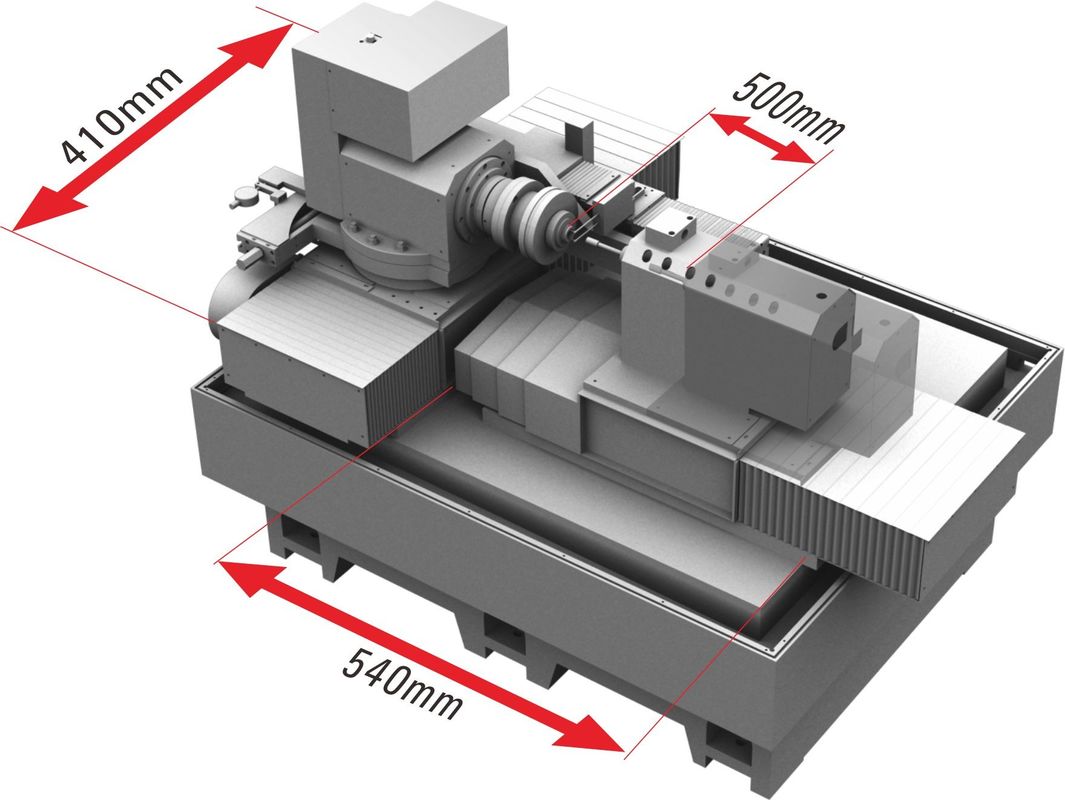

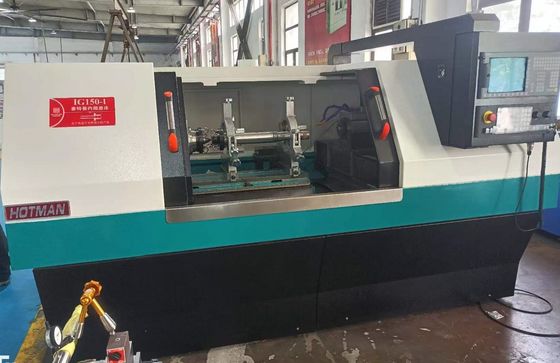

내부 밀더 머신 IG150, 다기능 밀더 시스템 2800r/min

내부 밀더 머신 IG150, 다기능 밀더 시스템 2800r/min

기계 도구 정확도:

기계 도구 정확성 시험 목록 (함수)

핫만 차차 썰기 (Hotman's differential grinding machine) 로 썰면 다음의 요건이 충족되어야 합니다. (다양한 재료에 대해 다른 썰기를 사용해야 합니다.)

참고: 거친 밀링 (일반적으로 밀링량 0.02~0.05mm); 얇은 밀링 (일반적으로 밀링량 0.005~0.015mm)

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주사철 FC30에 의해 버금가는, 인위적으로 정상화 된 열처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.

2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 썰매 효율성 및 좋은 썰매 표면 품질. 특수 작업 조각 썰매를 위해 썰매 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

기술 사양:
