제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 200mm | 그라인딩 휠 모터 냉각 방식: | 공기 냉각법 |
|---|---|---|---|
| 연삭용 휠 모터 전류: | 4A | 연삭 휠 모터 효율: | 90% |
| 그라인딩 휠 모터 주파수: | 50Hz | 연삭용 휠 모터 수명: | 10000h |
| 연삭 휠 모터 소음 수준: | 60dB | 그라인딩 휠 모터 전원: | 2.2KW |
| 연삭 휠 모터 역률: | 0.8 | 그라인딩 휠 모터 보호 수준: | IP54 |
| 연삭용 휠 모터 속도: | 1420rpm | 연삭 휠 모터 토크: | 2.5nm |
| 그라인딩 휠 모터 전압: | 380v | 연삭용 휠 속도: | 4500rpm |
| 모델: | CNC 공구 연삭기 | ||
| 강조하다: | IP54 CNC 도공 쇄기 기계,2.2KW CNC 도공 쇄기 기계,다기능 CNC 도구 밀러 |
||

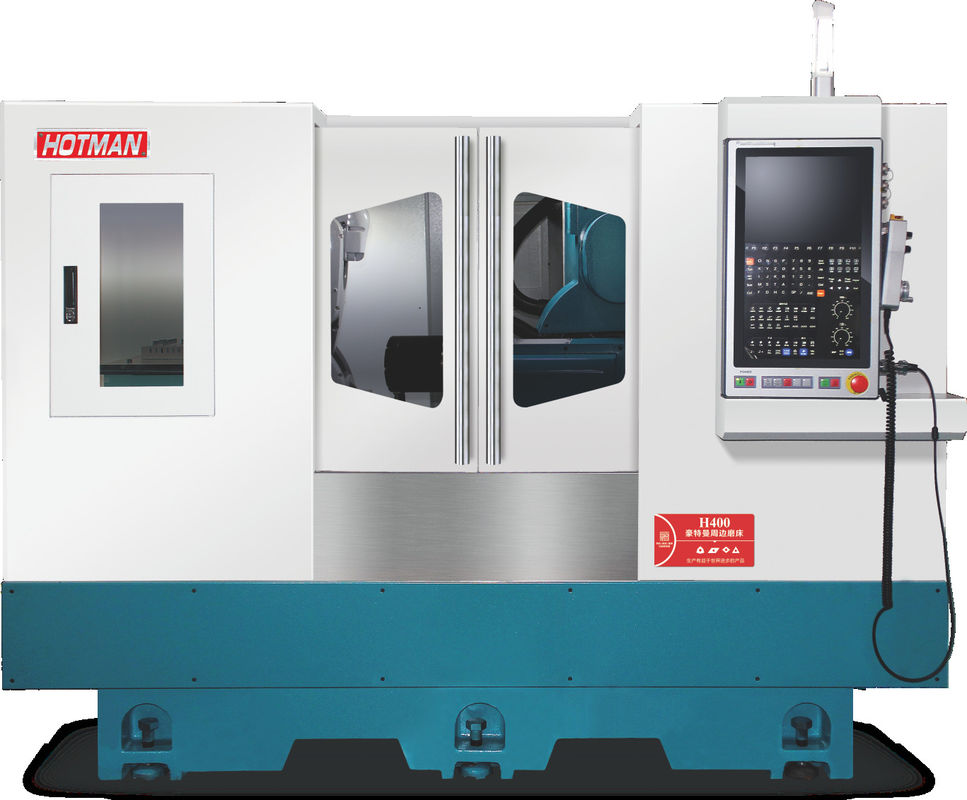

H400
장치 설명:
1기계의 특성: 이 장비는 4 축 썰매 센터에 속하며, 주로 단단한 합금, 세라믹 및 CBN 재료 굴곡 및 절단 도구 썰기에 적합합니다.첨단 수치 제어 시스템을 채택, 그리고 6 축 로봇에 의해 로딩 및 배하를 실현할 수 있습니다, 모든 각 회전 실현 할 수 있습니다, 블레이드 회전 프로세스를 줄이고, 효율성을 더욱 향상시키고, 썰기 시간을 단축합니다.또한 다양한 표준 및 비 표준 도구의 밀링은 도구를 변경하여 실현 될 수 있습니다..
2밀링 부품 및 온라인 드레싱, 오프라인 드레싱 장치:
야스카와 서보 모터는 외부 둥근 모래 수리 롤러를 제어하기 위해 내부에 사용됩니다. 자동 모래 수리 수동 보조 클램핑 및 해체 단계를 줄입니다.많은 노동 비용과 생산 시간을 절약. 모터 스핀드는 큰 밀링 바퀴의 회전을 움직이고 XZ 축은 공급을 움직입니다.
3X 및 Z 부품:
첨단 선형 모터 직접 구동 기술은 기계 변속기에 의한 오류와 마모를 줄이고,각 샤프트의 반응 속도와 고속 작동을 보장하기 위해, 높은 정확도와 높은 효율성을 달성하기 위해.
4로봇은 자료를 전송하고 수신합니다.
작업 조각은 6축 로봇에 의해 운송되고 클램프됩니다. 높은 생산 효율과 높은 정밀도로 작동하는 과정:
이 시스템은 6축 로봇의 작업을 제어합니다. 레이저 센서는 작업 조각을 감지하고 식별합니다.로봇은 소재 트레이로 이동하여 처리해야 할 작업 조각을 칩 불기 상자에 올려서 처음에는 부과와 불순물을 불어 넣습니다., 그리고 마침내 그것을 수집하고 처리하기 위해 작업 머리에 전송합니다.
5. 조작하기 쉬운 - 사용하기 쉬운 CNC 운영 체제:
하트만 & Lynuc Rhennak 개발에 의해 사용자 친화적 인 그래픽 프로그래밍 소프트웨어의 최신 세대, 간단하고 빠른 설정과 직관적인 사용자 인터페이스,운영자 입력 복잡한 G 코드와 서브루틴을 필요로하지 않습니다, 간단하고 쉽게 작동을 배우기, 그래서 프로그래밍 및 설정 더 빨리. 사용자 경험과 운영 느낌은 우수합니다.
6전체 커버:
매우 미적 색상 외관 디자인, 장비는 닫힌 커버를 채택, 크게 작업 조각 밀링 소음을 줄이고, 석유 안개, 폐기물 가스 및 가열 액체의 생산 프로세스,오일 안개 정화기 및 필터레이션 시스템에서 사용할 수 있습니다., 사용하기 쉽고, 환경 보호에 도움이 됩니다.
실린더 자동 문, 효과적으로 오일 유출을 저항, 물질 트레이의 불순물의 축적을 방지하기 위해.
지능형 공작 기계에 대한 자동 소화기는 선택적이며 고객이 장착하여 공작 기계의 안전 요인을 크게 향상시킵니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
|
처리 능력
|
테이블의 최대 회전 지름 | mm | 320 |
|
최대 거리 두 개의 손가락 |
mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
|
밀링 휠 헤드 |
먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
|
머리 프레임 |
스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
|
꼬리 좌석 |
자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
|
작업 테이블 |
Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
|
모터 |
밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
|
다른 것 |
기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
