산업용 유니버설 밀링 머신 CNC 실용적인 마모 저항 CG45

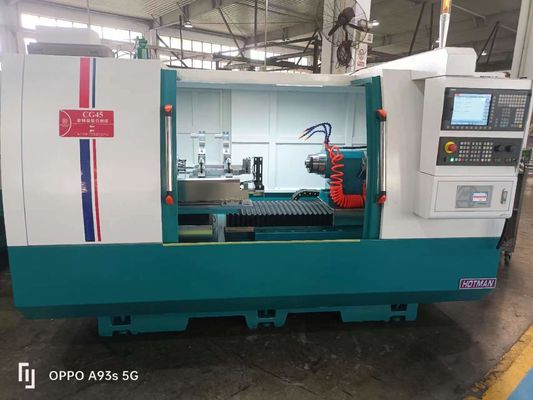

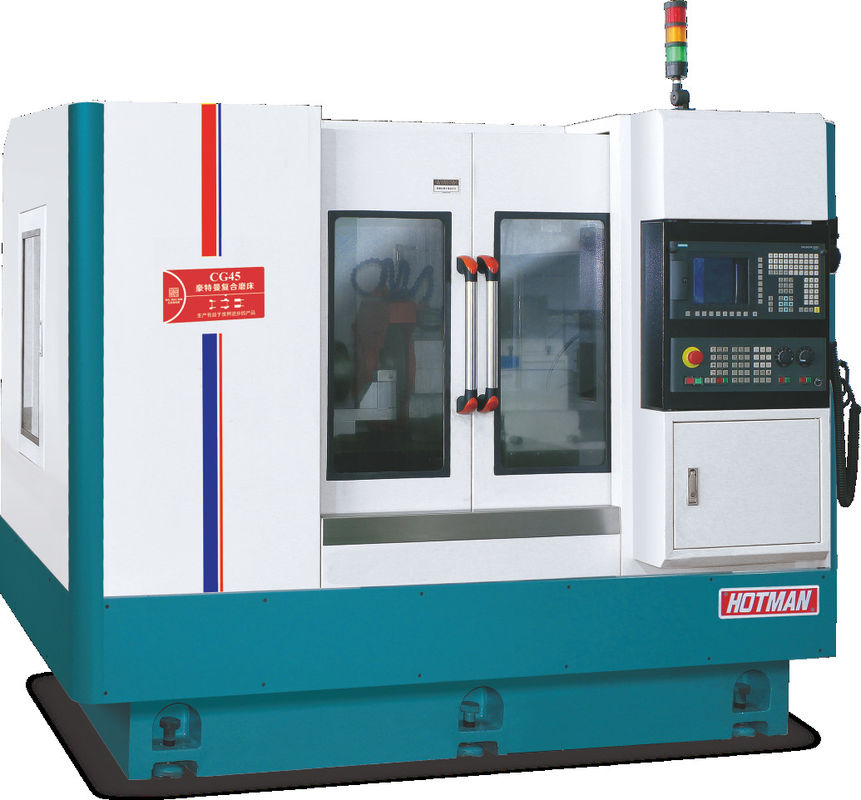

유니버설 밀링 머신 -CG45

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.

2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

기술 사양:

기계 설명:

1.기계 기본 및 주요 구조 부품:

기계 기본 및 주요 구조 부품은 meehanite (이노클레이트) 주사철 FC-30로 구성됩니다. 열 처리를 정상화 한 후, 주사철 기본 및 부품은 자연 노화 처리를 위해 남아 있습니다.주 부품은 세계 최고 수준의 기계에서 가공됩니다., 같은 YASDA, MITSUI SEIKI, TOSHIBA, ELB, 등 일회 clamping. 이 마이크로 수준에서 밀러의 높은 정밀도를 보장합니다.

2자동 중앙 윤활 시스템:

자동 중앙유유 시스템은 기계 선형 가이드와 볼 스크루를 지속적으로유유하여 더 긴 서비스 수명과 높은 정밀도를 보장합니다.그리고 냉각 시스템은 기계 기반과 분리됩니다진동을 제거하고 열 방사선을 돕습니다.

3자동 시스템:

한 번에 클램핑, 한 번에 부분 클램핑, 내부 원 회, 외부 원 회, 끝 표면 회, 콘 회, 프로필 회, 복합 회를 한 기계에서 포함.

표준으로 시멘스 CNC 시스템과 많은 선택 단위를 갖추고, 작업 헤드 자동 회전 장치, 자동 지름 측정 장치, 자동 끝 표면 측정 장치,마그네트 종이 스트립 필터 (밀러 슬러러용), 그리고 오일 안개 수집기 등

4- 수동으로 회전합니다

외부 콘 및 내부 콘 썰매에 대 한, 머리 스톡은 수동으로 회전 할 수 있습니다.

5주축은 자동으로 회전합니다 (선택 사항)

선택적으로 정밀 DD 모터 (직접 운전) 및 Heidenhain 격자 라인러, CNC 시스템을 통해 정밀하게 주류를 운전 할 수 있습니다.그것은 외부 코너와 내부 코너를 깎는 매우 편리합니다.

DD 모터 (디렉트 드라이빙) (선택)

6휠 스핀들:

사용자 지정 외부 밀링 휠 스핀드는 FAG 고 정밀 베어링을 사용합니다. 자유 및 유지 관리가 쉽습니다. 스핀드의 내부에는 금속과 금속 접촉이 없습니다.매우 긴 서비스 수명을 가져옵니다고 경직성 및 고 정밀 스핀드의 회전 속도는 필요한 경우 선형 속도를 높이기 위해 조정 할 수 있습니다. 내부 밀링 휠은 매우 빠른 스핀드를 사용합니다.외부 스핀드와 공명을 막을 수 있습니다..

7- CNC 시스템:

시멘스 CNC 시스템은 밀러에 적용됩니다. 그리고 추가 개발 후, 중국어로 바보-증증인 인간-기계 인터페이스가 만들어집니다.제어 시스템과 운전 시스템 사이의 더 나은 호환성을 위해, 시멘스 고성능 서보 모터가 사용됩니다. 시스템은 자동 바퀴 드레싱과 자동 오프셋 성능을 보유하고 있으며, 이는 먹이고 닦는 정확성과 안정성을 보장합니다.

8맞춤형 단위:

틸트 외 밀링 + 내부 밀링 직선 외 밀링 + 내부 밀링 이중 내부 밀링

9맞춤형 외부 지름 측정 및 끝 표면 측정:

(Marposs) 외부 지름 측정, 실시간으로 측정 및 오프셋 (Marposs) 끝 표면 측정,Measure and offset                                                                                                                                                                                                 in real  time

9밀링 방법:

내부 원 회가 회가, 내부 콘 회가, 외부 원 회가, 그리고 끝 표면 회가 한 기계에서 실현.
