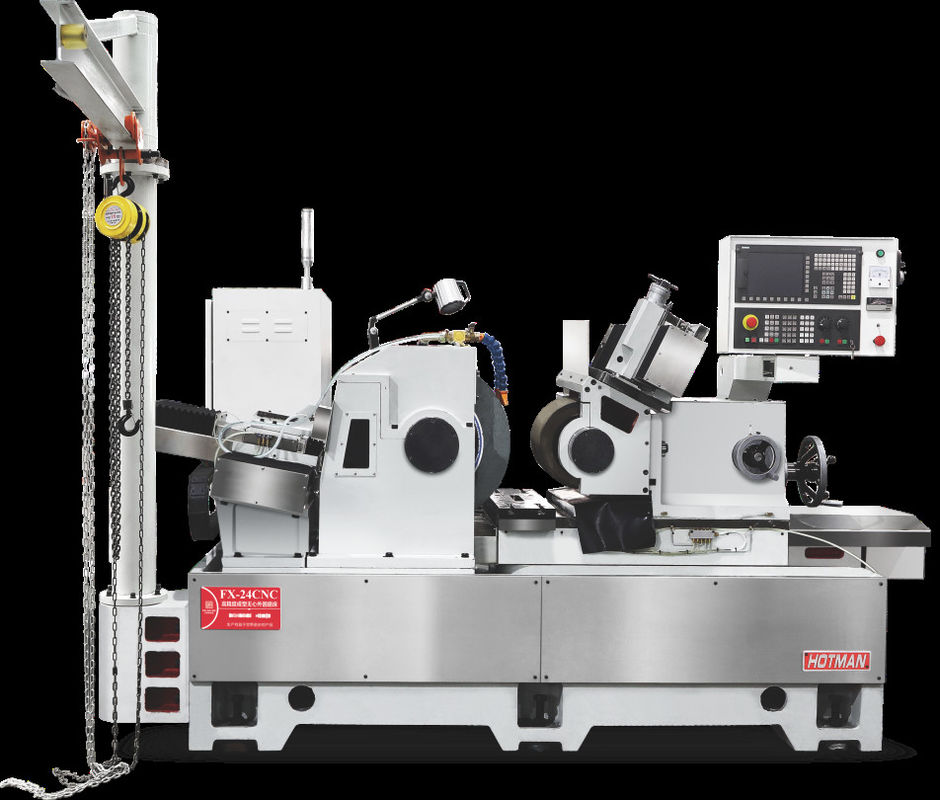

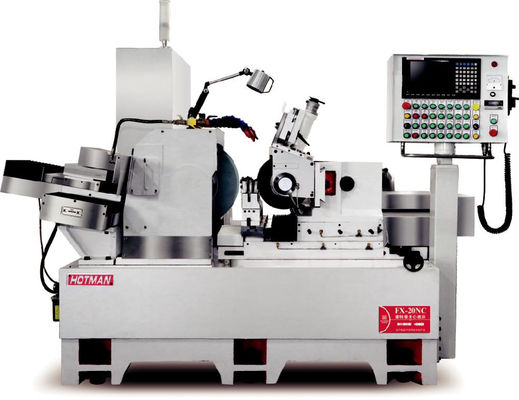

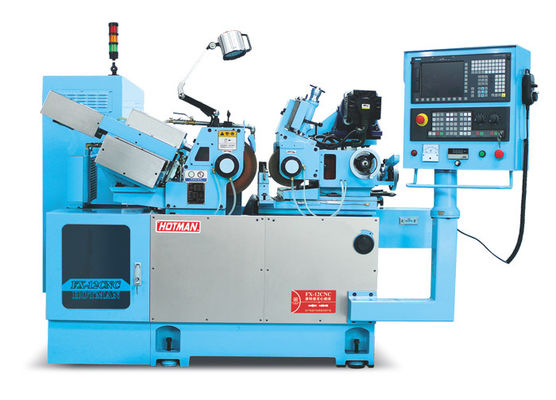

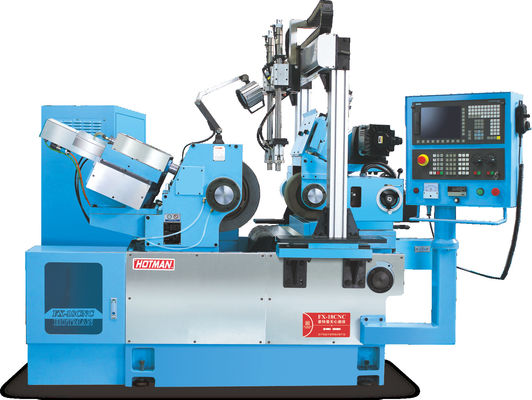

3 축 고 정밀 산업용 소형 CNC 중심이 없는 밀더 다기능 밀더

3 축 고 정밀 산업용 소형 CNC 중심이 없는 밀더 다기능 밀더

기술 사양:

장비의 사전 승인:

1사전 승인 조건:

(1) 구매자는 마일링 작업 조각에 관한 확인 된 도면, 샘플 및 테스트 사양을 서명하기 전에 제공해야합니다.

계약 및 기술 협약

(2) 판매자는 구매자가 제공한 모든 기술적 데이터를 기밀하게 유지합니다.

(3) 판매자는 구매자에게 사전 승인을 하기 전에 15일 전에 알려야 하며, 구매자는

관련 작업 조각 10개를 준비하고 판매자에게 보내거나 구매자는 상황에 따라 작업 조각을 판매자의 공장으로 가져가 현장 수용합니다.

(4) 판매자는 구매자의 직원이 장비 제조 공장에 도착하기 전에 사전 수용을 준비합니다.

(5) 밀링 바퀴의 매개 변수는 판매자가 고객으로부터 제공된 도면에 따라 선택됩니다.및 관련 밀링 휠은 계약을 체결 한 후 구성됩니다..

2합격 전 내용 및 표준: 양측이 합의한 합격 사양은 구매자가 제공하는 도면 표준에 따라 수행됩니다.

(1) 장치의 외모 확인.

(2) 장비의 조작 및 유지보수 용이성 (판매자의 기계 도구 장비의 설계에 따라).

(3) 장비의 강도와 경직성의 품질에 대한 영향 (판매자가 제공하는 장비 정확성 시험 테이블에 따라)

(4) 장비 작동 측정 기록 (텅 빈, 풀 로드 실행 시간, 내용물 등).

(5) 장비의 주요 성능 지수는 기록됩니다.

(6) 주요 부품의 시험 기록 및 조립 기록.

(7) 중요한 부분의 확인.

(8) 10개의 밀링 가능한 제품들이 계속적으로 가공되었고, 이는 도면의 요구사항을 충족시켰고, 장비는 정상적으로 작동했습니다.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3사전 수용 과정에서 구매자는 장비에 대한 합리적인 수정 의견을 제시 할 권리가 있으며 판매자는 양측의 동의를 받아 수정 할 수 있습니다.

4판매자는 판매자가 사전 수용 서류에 서명 한 후에야 구매자에게 장비를 배송할 수 있습니다.

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주사철 FC30에 의해 버금가는, 인위적으로 정상화 된 열처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.

2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 썰매 효율성 및 좋은 썰매 표면 품질. 특수 작업 조각 썰매를 위해 썰매 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
