제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 150 밀리미터 | 그라인딩 휠 모터 주파수: | 50Hz |
|---|---|---|---|
| 그라인딩 휠 모터 전원: | 1.5KW | 연삭용 휠 모터 속도: | 1400rpm |
| 그라인딩 휠 모터 전압: | 380v | 연삭용 휠 속도: | 2800rpm |
| 연삭 휠 스핀들 모터 주파수: | 50Hz | 그라인딩 휠 스핀들 모터 전원: | 1.5KW |
| 연삭 휠 스핀들 모터 속도: | 1400rpm | 연삭 휠 스핀들 모터 전압: | 380v |
| 그라인딩 휠 스핀들 속도: | 2800rpm | 제품 이름: | 스텝다운 연삭기 |
| 테이블 모터 전력: | 0.75KW | 테이블 사이즈: | 200 밀리미터 Ｘ 200 밀리미터 |
| 테이블 속도: | 0-10m/min | ||
| 강조하다: | 단계 아래 Cnc 도구 밀링 기계,Cnc 도구 밀링 머신 자동 로딩,Cnc 프로필 밀러 자동 배하 |
||

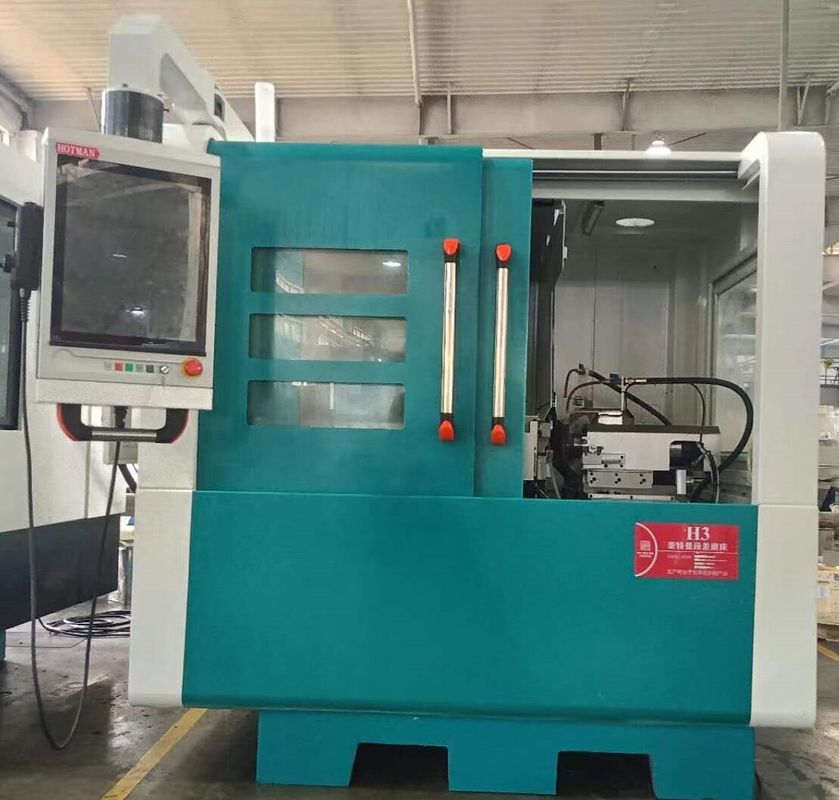

스텝 다운 밀링 머신-H3
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
| 테이블의 최대 회전 지름 | mm | 320 |
최대 거리 | mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
| 먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
머리 프레임 | 스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
꼬리 좌석 | 자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
작업 테이블 | Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
| 밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
| 기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |

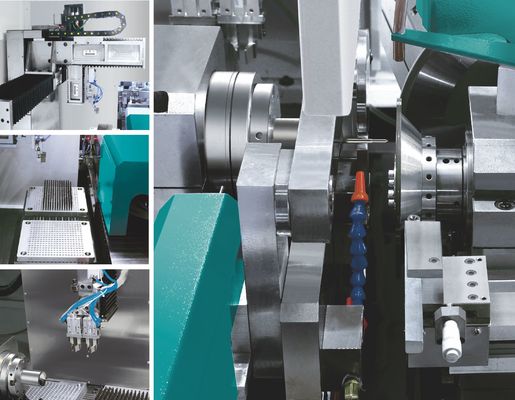

1자동화:조작자/로봇
조작자 자동 스키마 로봇 자동 스키마 (선택)
2조작장치:
자동 로딩 및 로딩 머신 3 ANCA 서보모터의 수동 전원 공급, 정밀 레일과 ANCA 제어 시스템 조합을 통해, 재료 공급 및 수신 과정,효율적일 수 있습니다., 정확하고, 모든 먹이고 수신 과정을 완료하기 위해 편리합니다.
3트레이 장치:
재료 준비 트레이와 닫기 닫기의 부하 용량은 340 ~ 510PCS입니다. 작업은 편리하고 유연합니다. 단지 4 개의 구멍에서 들어올리고 다시 넣어야합니다.

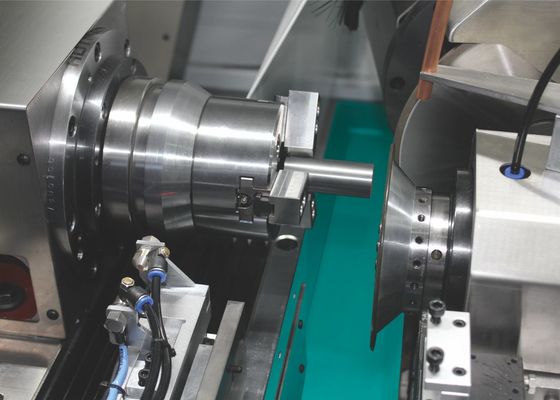

4부하 및 부하 장치:
두 개의 공기 손가락 실린더를 사용하여 제품을 풀고 각도 조정, 0 ~ 90 °의 각도를 조정하는 회전 실린더
