제품 상세 정보:
결제 및 배송 조건:
|
| 주축: | 3 주축 | 제어 시스템: | CNC 제어 |
|---|---|---|---|
| 냉각 시스템: | 공기 냉각법 | 크기: | 4m x 4m x 2m |
| 구동 시스템: | 서보 모터 | 최대 부하: | 2,000 킬로그램 |
| 최대 속도: | 20m/min | 위치 결정 정밀도: | ±0.02mm |
| 전원 공급: | AC380V/50HZ | 제품 이름: | 갠트리 CNC 기계 |
| 보호 시스템: | 비상 정지 | 반복성: | ±0.01mm |
| 방추 속도: | 24,000rpm | 테이블 사이즈: | 2m x 3m |
| 무게: | 3,000kg | ||
| 강조하다: | 내구성 있는 갱트리형 CNC,갱트리 타입 CNC 반 착용,멀티스케인 대형 랜트리 CNC 기계 |
||

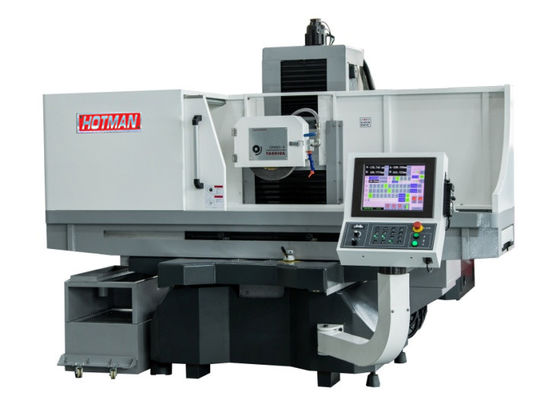

랜트리 표면 밀러 FXGS-4080AHR
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
1고 정밀 표면 깎기 기계의 사양 및 매개 변수:
| 아니죠 | 프로젝트 |
단위 |
모델: FXGS-4080AHR |
| 1 |
테이블 면적 |
mm | 400×800 |
| 2 |
최대 밀링 면적 |
mm | 440×860 |
| 3 |
작업판의 최대 부하 |
1kg | 250 |
| 4 |
테이블에서 스핀들 중심까지의 최대 거리 |
mm | 600 |
| 5 |
테이블 속도 |
m/min | 1~25 |
| 6 |
자동 간헐적 공급 속도 |
mm /식품 | 0.1-35 |
| 7 |
전구 및 후구 수동 바퀴 |
mm | 0.02 |
| 8 |
손바퀴의 각 회전 |
mm | 5 |
| 9 |
앞뒤로 빠른 이동의 양 |
mm /min | 1500 |
| 10 |
자동 상하급수 |
mm /식품 | 손동 |
| 11 |
손바퀴 위아래 각 저울 |
mm | 0.005 |
| 12 |
손바퀴의 각 회전 |
mm | 1 |
| 13 |
급속한 위아래 이동 |
mm /min | 240 |
| 14 |
스핀드 모터 |
HP | 7.5HP4P |
| 15 |
밀링 휠 속도 50HZ |
rpm | 1500 |
| 16 |
밀링 휠 크기 (지름 × 너비 × 오프러) |
mm | Φ355×38×Φ127 |
| 17 |
탱크 모터 |
HP | 1HP6P |
| 18 |
앞 및 뒷 모터 |
HP | 1/2HP6P |
| 19 |
최적의 표면 거칠성 |
음 | Ra< 0.2 |
| 22 |
상부 및 하부 모터 |
HP | 1HP6P |
| 23 |
윤활유 탱크 모터 |
HP | 1/2HP6P |
| 24 |
윤활 펌프 |
HP | 1/4 ((4P) |
| 25 |
냉각 물 펌프 |
HP | 1/4 ((2P) |
| 26 |
순중량 (약) |
1kg | 3500 |
| 27 |
전체 무게 (약) |
1kg | 4000 |
| 28 |
패키지 크기 (L × W × H) |
mm | 2500×1890×2300 |
