제품 상세 정보:
결제 및 배송 조건:
|
| 주축: | 3 주축 | 제어 시스템: | FANUC 0i-MD |
|---|---|---|---|
| 냉각 시스템: | 공기 냉각 | 공급율: | 1-10000mm/min |
| 최대 부하: | 1000 킬로그램 | 이름: | 갠트리 CNC 기계 |
| 위치 결정 정밀도: | 00.005mm | 힘: | AC380V/50HZ |
| 반복 가능성: | 00.005mm | 축: | 고속 스핀들 |
| 방추 속도: | 0-24000rpm | 테이블 사이즈: | 2000mm x 1500mm |
| 여행: | X축: 2000mm, Y축: 1500mm, Z축: 500mm | 종류: | CNC 기계 |
| 무게: | 5000 킬로그램 | ||
| 강조하다: | 3 축 갱트리 CNC 기계,랜트리 CNC 기계 380V,부식 저항성 갱트리 표면 밀러 |
||

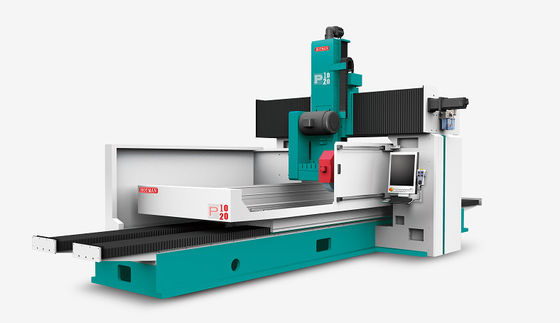

갱트리 표면 밀러 P1020
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주사철 FC30에 의해 버금가는, 인위적으로 정상화 된 열처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 썰매 효율성 및 좋은 썰매 표면 품질. 특수 작업 조각 썰매를 위해 썰매 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 파라미터 번호:
| 아니죠 | 항목 | UNIT | 모델: P1020 |
| 1 | 작업판 부지 | mm | 1000×2000 |
| 2 | 최대 밀링 면적 | mm | 1400×2300 |
| 3 | 작업판의 최대 부하 | 1kg | 5000 |
| 4 | 테이블에서 스핀들 중심까지의 거리는 | mm | 250-1250 |
| 5 | 작업판 속도 | m/min | 1~25 |
| 6 | 자동 간헐적 공급 | mm /식품 | 0.1-35 |
| 7 | 앞과 뒷 손바퀴 각 저울 | mm | 0.001 |
| 8 | 앞 및 뒷 핸드 휠의 각 회전 | mm | 0.1/1/10 |
| 9 | 빠른 이동 | mm /min | 3000 |
| 10 | 자동 위아래 공급 | mm /식품 | 00.001-0.099 |
| 11 | 상단 및 하단 손바퀴의 각 계단은 | mm | 0.001 |
| 12 | 손바퀴 위아래 각 저울 | mm | 0.20 |
| 13 | 급속한 위아래 이동 | mm /min | 240 |
| 14 | 스핀드 모터 | kw | 18.5 |
| 15 | 밀링 휠 속도 50HZ | rpm | 1500 |
| 16 | 밀링 휠 속도 | mm | Φ500×50-100×Φ203 |
| 17 | 앞 및 뒷 모터 | KW | 1.8 |
| 18 | 상부 및 하부 모터 | KW | 1.5 |
| 19 | 윤활유 탱크 모터 | KW | 1/2 |
| 20 | 윤활 펌프 | KW | 1/4 |
| 21 | 냉각용 물 펌프 | KW | 1/4 |
| 22 | 순중량 (약) | 1kg | 21500 |
| 23 | 총중량 (약) | 1kg | 22500 |
| 24 | 패키지 크기 (L × W × H) | mm | 5500 × 3000 × 3100 |
