| 그라인딩 휠 보어: | 50mm | 연삭용 휠 지름: | 200mm |
|---|---|---|---|
| 그라인딩 휠 모터 전원: | 2.2KW | 연삭용 휠 속도: | 3000rpm |
| 그라인딩 휠 스핀들 모터 전원: | 3KW | 밀링 휠 스핀들 모터 회전 각도: | 360' |
| 연삭 휠 스핀들 모터 회전 방향: | CW / CCW | 연삭 휠 스핀들 모터 회전 속도: | 3000rpm |
| 연삭 휠 스핀들 모터 회전 속도 정확도: | ±0.1rpm | 연삭 휠 스핀들 모터 회전 속도 범위: | 0-3000rpm |
| 연삭 휠 스핀들 모터 회전 속도 응답 시간: | ≤2s | 연삭 휠 스핀들 모터 회전 속도 안정성: | ±0.1rpm |
| 연삭 휠 스핀들 모터 토크: | 20N.m | 그라인딩 휠 스핀들 속도: | 3000rpm |
| 그라인딩 휠 폭: | 20 밀리미터 | ||
| 강조하다: | 3000rpm CNC 프로파일 밀링 머신,CNC 프로파일 밀링 머신 착용 저항,안정적 인 CNC 도구 및 커터 밀더 |
||

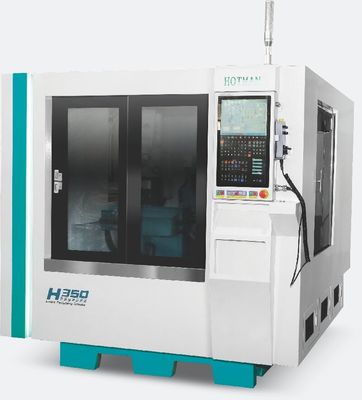

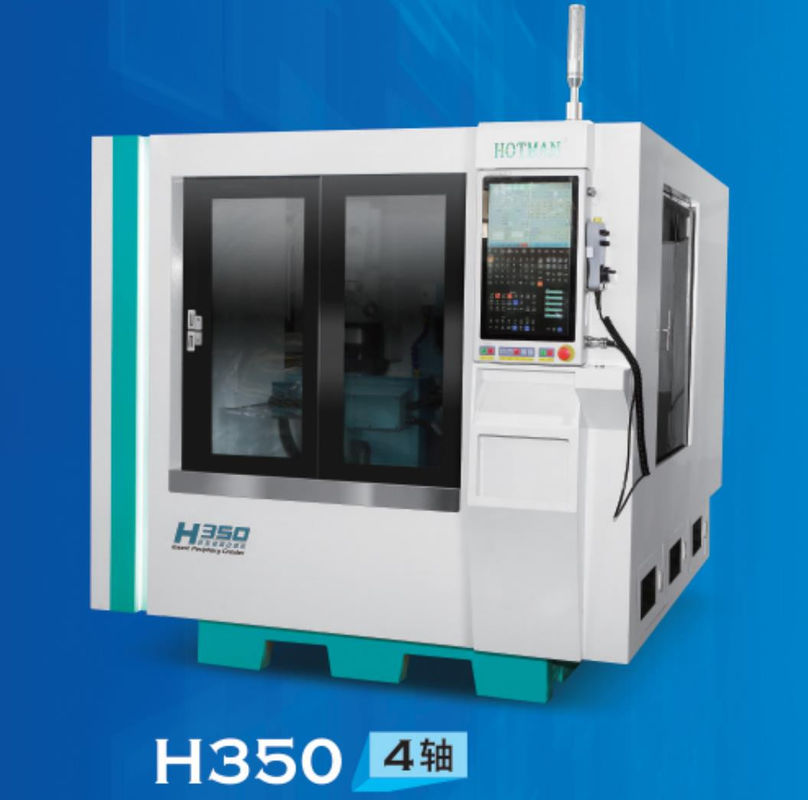

삽입기 밀러 H350
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
1.건강 합금/세라믹/CBN 밀링 도구에 특수:
2기술 사양:
| 프로젝트 | 단위 | 모델H:350 |
| C-축 | ||
| 뇌졸중 | 그레그 | ∞ |
| 최대 속도 | rpm | 120 |
| 위치 정확성 | Arcsec | 7 |
| 반복된 위치 정확성 | Arcsec | 2 |
| X축 | ||
| 뇌졸중 | mm | 100 |
| 빠른 공급 속도 | mm/min | 10000mm/min |
| 먹이율 절단 | mm/min | 0~3600mm |
| 위치 정확성 | mm | 0.005 |
| 반복된 위치 정확성 | mm | 0.002 |
| Z축 | ||
| 뇌졸중 | mm | 120 |
| 빠른 공급 속도 | mm/min | 10000mm |
| 먹이율 절단 | mm/min | 0~3000 |
| 위치 정확성 | mm | 0.01 |
| 반복된 위치 정확성 | mm | 0.005 |
| B축 | ||
| 뇌졸중 | 그레그 | -80°~+27° |
| 최대 속도 | °/s | 120 |
| 위치 정확성 | Arcsec | 7 |
| 반복된 위치 정확성 | Arcsec | 2 |
| 모래바퀴 셰프 매개 변수 | ||
| 밀링 휠 지름 | mm | 400 |
| 회전속도 | rpm | 1850~2500 |
| 힘 | kW | 10 |
| 온라인 드레서 | ||
| 밀링 휠 지름 | mm | 150 |
| 최대 속도 | rpm | 8000 |
| 뇌졸중 | mm | 0~25 |
| 트림 피드 속도 | mm/min | 0.02 |
| 모래 셰프트 전력 | kW | 1.0 |
|
가공 매개 변수 (제품 사양: 다른 사양이 도구를 교체해야 합니다) |
||
| 최대 두께 | mm | 16 |
| 최대 회전 지름 | mm | φ50 |
| C-축 도구 클램핑 (제품에 따라 증가 할 수 있습니다) | ||
| 설치 용량 | ||
| 전체 전력 | KW | 23.5 |
| 크기 (길이 * 너비 * 높이) | mm | 2000*2400*1950 |
|
오일 냉각 필터 장치의 크기 (선택) |
mm | 1800*1200*1500 |
| 기계의 순량 | 1kg | 6500 |
