H350 Hotman 1.5KW-3KW CNC 도구 쇄기 기계 다기능 3000mm/min

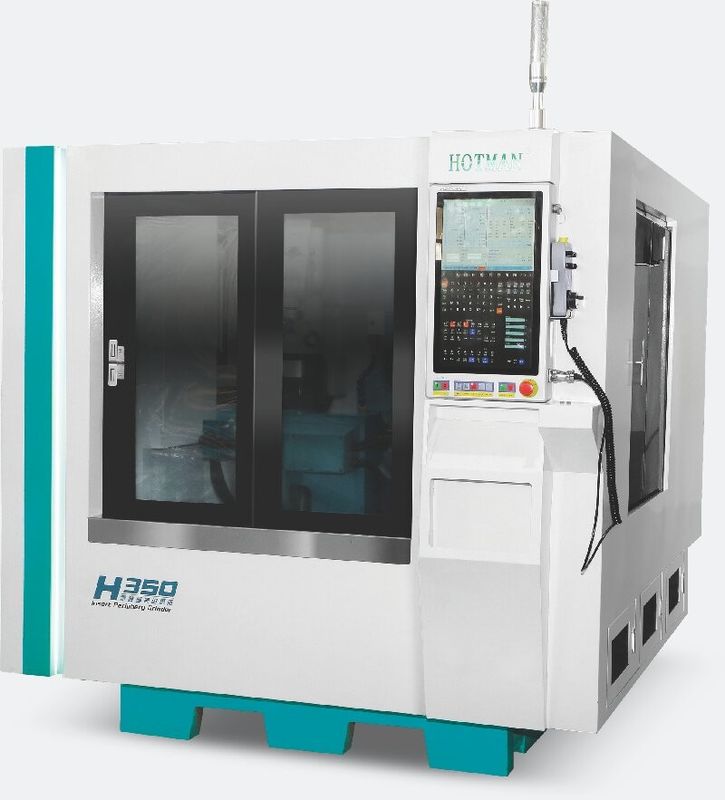

삽입기 밀러 H350

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.


2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.


6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

기술 사양:


1여러 모양에 적응합니다.
단단한 합금/세라믹/CBN용 특수

 X축 스트록: 100mm

 Z축 도동: 120mm

2.온라인 드레싱 장치: 밀링 휠은 밀링 중에 드레싱 될 수 있습니다, 전기 스핀드는 밀링 휠을 동원하여 모래를 자동으로 수리합니다.그리고 나사 servo 전향 및 후방 공급을 구동.

3.오프라인 드레싱 장치: 끝 면 모래 수리, 모터 스핀드 드라이브 공급을 실현 할 수 있으며 최대 속도는 8000rpm입니다.

4. 밀링 휠: 재료의 곡성성 작업 조각의 다른 요구 사항에 따라 변경되어야 합니다. 밀링 휠의 스핀드는 전기 스핀드, 최대 속도는 2000-4000rpm입니다,전력은 10KW이고 토크는 52Nm입니다.


5.DD 모터는 스핀드를 회전시키고 작업 조각의 360 ° 회전을 제어합니다. 모든 방향으로 작업 조각을 깎을 수 있으며 회전 각도는 정확하게 제어됩니다.

6. 실린더 타입 "운전 장치 없이 키네스 접촉 센서는 온라인 검출을 제공합니다. 같은 수준의 초고 정밀도를 달성하기 위해, 정밀도 3μm, 해상도 0.5μm.그것은 안정적으로 고 정밀 측정 수행 할 수 있습니다, 그리고 다양한 형태의 제품의 거친 밀링 전에 보조금을 감지; 밀링 크기, 그리고 기본 보상 후;두께 차이와 높이의 차이 다른 블레이드의 계산 함수가 제공됩니다..
