제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠: | 다이아몬드 | 연삭용 휠 지름: | 200mm |
|---|---|---|---|
| 연삭 휠 공급 정확도: | 0.001 밀리미터 | 그라인딩 휠 공급 거리: | 0-100mm |
| 그라인딩 휠 공급 모드: | 설명서 / 자동장치 | 모터 동력을 공급하는 그라인딩 휠: | 0.75KW |
| 모터 속도를 공급하는 연삭용 휠: | 0-3000rpm | 연삭용 휠 공급속도: | 0-3000mm/min |
| 그라인딩 휠 모터 전원: | 3KW | 연삭용 휠 속도: | 3000rpm |
| 밀링 휠 작동 모드: | 연속적인 / 간헐열 | 회전 숫돌 작업대 크기: | 400x200mm |
| 밀링 휠 작업 테이블 기울기 각도: | 0-90° | 그라인딩 휠 작업대 여행: | 400x200mm |
| 제품 이름: | CNC 공구 연삭기 | ||
| 강조하다: | 산업용 CNC 프로필 밀러,CNC 프로파일 밀더 내구성,다목적 정밀 CNC 밀링 |
||

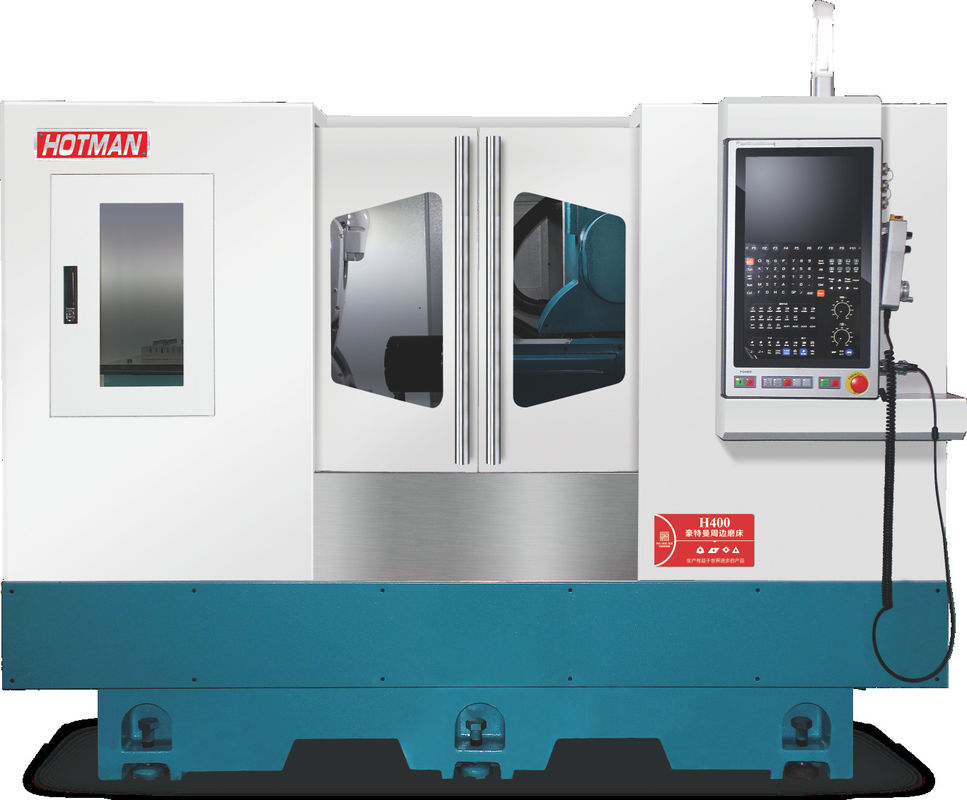

삽입 밀러 정밀 메커니즘 H400
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
|
처리 능력
|
테이블의 최대 회전 지름 | mm | 320 |
|
최대 거리 두 개의 손가락 |
mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
|
밀링 휠 헤드 |
먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
|
머리 프레임 |
스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
|
꼬리 좌석 |
자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
|
작업 테이블 |
Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
|
모터 |
밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
|
다른 것 |
기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
콤팩트/고직성/신뢰성 구성:
1.밀링 휠 스핀들 - 고 정밀 영구 자석 동기 모터 스핀들 채택.
●정확한 작동 고속 진동, 낮은 속도의 크롤링, 스핀들 박동≤0.002mm
● 높은 전력, 높은 토크. 등급 전력 10kW, 토크 52nm, 강한 썰기 성능.
● 내부 순환 냉각 메커니즘, 초장시간 안정 라인.
● 앞쪽 에 가스 밀폐 장치 가 있으며, 효과적 으로 먼지 가 닿지 않고 물 가 닿지 않습니다.
2기계 도구:
고직성 통합 밀도가 높은 구운 철강 침대 구조, 유한 원소 분석으로 설계, 우수한 열 방출 및 진동
흡수 능력, 기계 도구의 정확도를 극대화합니다.
침대는 기울어진 평면 디자인을 채택하여 기름의 적시에 배수하고 누출과 기름 누출 현상을 피하여 기계를 깨끗하고 깔끔하게 유지합니다.
Z축 기저 및 침대 통합 설계는 전통적인 스플릿 조립의 축적 오류를 피하고 기계의 구조를 더 합리적으로 만듭니다.
3C축:
작업 부품 회전 토크 모터, 등급 토크 30Nm, 위치 정확도 7 활초, 최대 속도 120rpm, 360° 회전.
4X축과 z축:
고급 선형 모터 직선 드라이브 기술은 기계 변속기에서 발생하는 오류와 마모를 감소시킵니다. 완전한 폐쇄 루프 피드백으로
그레이팅 레인저에 의해 가져와 각 샤프트의 반응 속도와 고속 작동을 보장하여 높은 정확성과 높은 효율성을 달성합니다.
내부 선형 모터에 의해 구동되는, 주름 슬라이드 플레이트는 밀링 바퀴의 위치를 제어하기 위해 롤러 가이드 레일을 통해 앞으로, 뒤로, 왼쪽으로, 오른쪽으로 움직입니다.그리고 그 다음 작업 조각을 깎는.
5.B 축:
작동 머리 회전 기기의 토크 모터, 500Nm의 명함 토크, 위치 정밀도 7 아크초, 반복 정밀도 2 아크초, 회전 속도 60~120rpm, 보호 클래스 IP67,360° 회전.
