CNC 도구 회쇄 기계와 함께 다른 블레이드 모양을 위한 고급 회쇄 과정

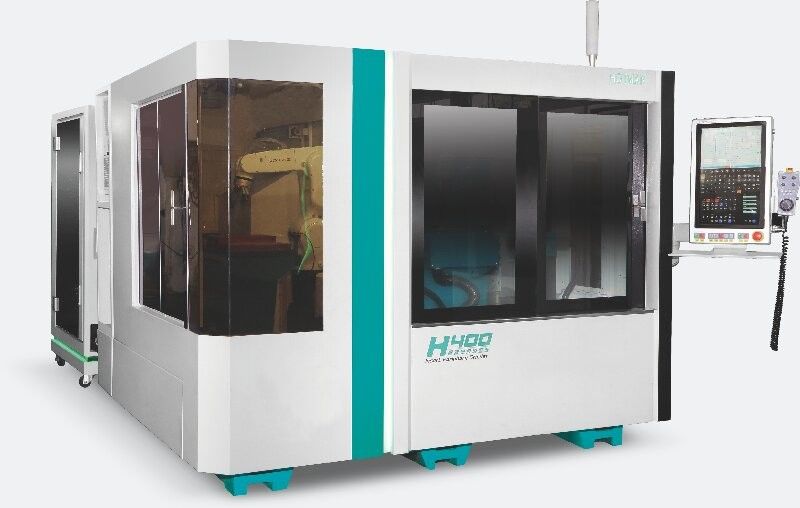

삽입자 밀러 H400

1여러 모양에 적응합니다.

딱딱한 합금/세라믹/CBN에 특화되어 있습니다.

2- 각종 모양의 블레이드의 밀링 과정에 적응:

(1)이 장비는 4 축 썰매 센터에 속하며, 교체 가능한 블레이드의 주변, 부정적인 캄퍼링 앵글, 뒷 앵글 및 R 앵글을 완전히 처리 할 수 있습니다.

(2)로딩과 배하는 6축 로봇에 의해 실현 될 수 있습니다. 모든 각도에서 회전을 실현 할 수 있습니다.효율성을 더욱 향상시키고 밀링 시간을 단축자동 클램핑, 자동 감지, 자동 청소 제품, 자동 밀링 휠 드레싱..

(3)탐지 기능은 자동으로 고장 제품 재밀, 자동으로 다음 작업 부품을 수리 할 수 있습니다.

(4)독립적으로 개발된 가공 시뮬레이션 소프트웨어는 오작동이나 충돌을 효과적으로 예방할 수 있습니다.

(5).다양한 표준 및 비 표준 절단 도구는 도구를 변경하여 깎을 수 있습니다.

장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.

2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
