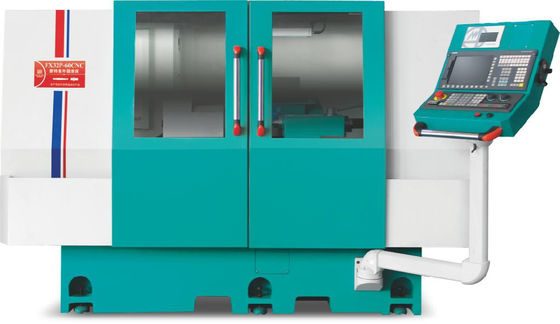

핫맨 3단계 50Hz 다목적 1700x1500x1750mm 실린더 밀더 머신

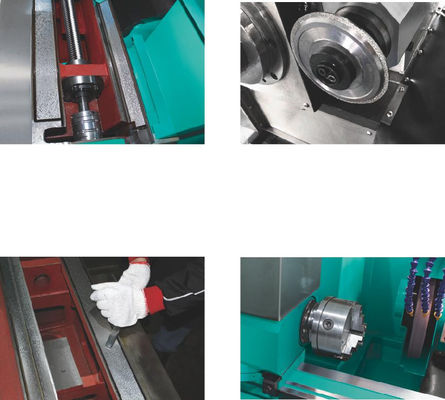

원통 밀러 주 메커니즘


주요 메커니즘 정확한 설치 과정:

1.정적 스핀들:
정적 압력 베어링 오일 필름, 시작부터 중지 항상 오일 필름의 지원 아래 작동, 매우 낮은 마모. 긴 서비스 수명, 높은 회전 정확성, 오일 필름 딱딱성,기계는 오랫동안 정확성을 유지할 수 있습니다..

2.모터 스핀들:
높은 속도, 낮은 진동, 낮은 소음, 부드러운 움직임. 높은 처리 효율, 낮은 거칠성 및 좋은 정확성.

3.C3급 볼 스크롤:
정적 윤활 특성으로 인해 마찰 상호 작용이 감소 할 수 있으며 경직성 및 위치 정확도를 높일 수 있습니다.

4롤러형 밀링 휠 수리 장치 (CNC 시리즈에 선택 사항):

5- 안내 레일:
- V 평면 레일 조합 설계, 쇄기의 안정성을 보장하기 위해.
손 스파틀:
가이드 레일의 접촉 표면은 축적 움직임의 높은 정확성과 마모 저항을 보장하기 위해 정밀 손 껍질 및 윤활유 시스템으로 감소됩니다.

6스핀드 헤드:

세 개의 턱 턱을 설치 할 수 있으며 다른 작업 조각의 연구를 촉진하기 위해 다른 작업 턱 디자인과 일치 할 수 있습니다.밀링 스핀드는 중심을 및 동시에 이동의 기능을 가지고 있습니다, 그리고 사용자는 상단 가공과 세 손톱 클램핑 가공 (특별 액세서리) 에서 빠른 전환을 할 수 있습니다.


장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.


2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.


6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

기술 사양:
