제품 상세 정보:
결제 및 배송 조건:
|
| 그라인딩 휠 보어: | 50mm | 연삭용 휠 지름: | 200MM |
|---|---|---|---|
| 그라인딩 휠 헤드 피드 모터 전원: | 0.75kw | 연삭 휠 헤드 이송 속도: | 0.1-500mm/min |
| 그라인딩 휠 헤드 모터 전원: | 0.75kw | 그라인딩 휠 헤드 급속 이송 속도: | 1000 밀리미터 / 분 |
| 그라인딩 휠 헤드 속도: | 1450rpm | 그라인딩 휠 헤드 회전 각도: | 360' |
| 그라인딩 휠 헤드 여행: | 200MM | 그라인딩 휠 모터 전원: | 2.2KW |
| 연삭용 휠 속도: | 1450rpm | 전체적인 차원: | 1400x1000x1600mm |
| 작업대 모터 전원: | 0.75kw | 작업대 회전 각도: | 360' |
| 작업대 여행: | 200MM | ||
| 강조하다: | 자동 실린더 밀더 머신,원통 밀더 머신 1000mm/min,실용적인 외부 원통 쇄기 |
||

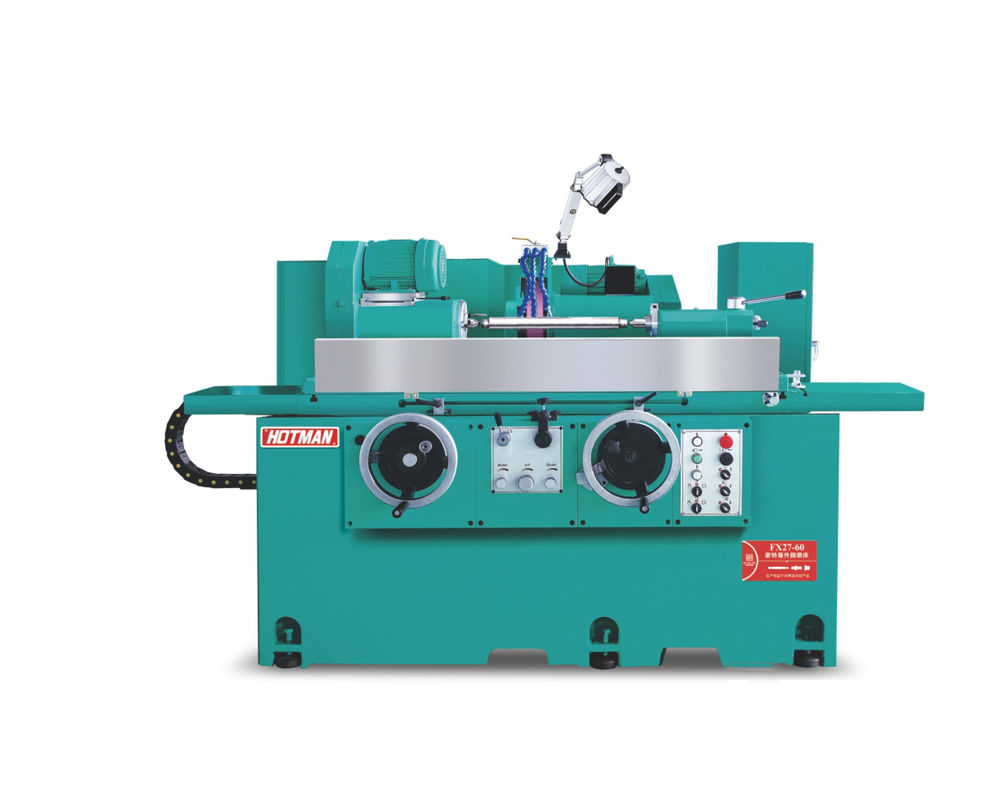

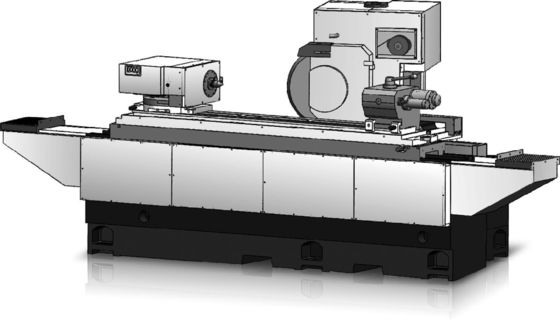

실린더 밀더 밀딩 형태
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주사철 FC30에 의해 버금가는, 인위적으로 정상화 된 열처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 썰매 효율성 및 좋은 썰매 표면 품질. 특수 작업 조각 썰매를 위해 썰매 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
|
처리 능력
|
테이블의 최대 회전 지름 | mm | 320 |
|
최대 거리 두 개의 손가락 |
mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
|
밀링 휠 헤드 |
먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
|
머리 프레임 |
스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
|
꼬리 좌석 |
자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
|
작업 테이블 |
Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
|
모터 |
밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
|
다른 것 |
기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
A. 얇아질 때 직렬:
작은 생산, 스파크 타이머가없는 자동 공급, 좋은 밀링 품질의 대량 생산을 얻을 수 있습니다, 자동 외부 지름 측정 장치 (특별 액세서리) 를 추가하십시오.가장 좋은 양과 밀링 효과를 제공할 수 있습니다 (CNC 모델).
B. 가로 밀링:
자동 간헐적 공급 및 수압 구동 테이블은 작업 대상의 가장 효율적인 가로 썰기를 가능하게합니다.
C. 끝 닦기:
작업 스핀드 머리의 회전 커버를 제거하고 3 또는 4 손톱 턱으로 교체. 턱을 회전시키기 위해 위치 끝의 위치를 변경그리고 끝 닦기 위해 90° 위치에 고정.
D. 어깨를 깎는 것:
작업 대상의 바깥 지름과 어깨가 동시에 닦아질 때,작업 물체는 두 상위 중심에 의해 지원되고 밀링 휠은 밀링 휠 머리 오른쪽에 재 장착되고 밀링을 위해 각도로 회전.
E. 기울기 밀링:
작업 물체는 턱 또는 두 개의 상단 센터에 의해 지원 될 수 있으며 테이블과 밀링 휠 헤드는 쉽게 회전되고 조정 될 수 있습니다.
F. 내부 지름:
내부 지름 깎는 액세서리 (특별 액세서리) 내부 지름 깎는 것은 내부 지름 깎는 스핀드가 아래로 당겨지고 깎는 위치에 고정되는 한 깎을 수 있습니다.
내부 구멍 깎는 장치 (선택)
회전 속도 내부 지름 범위 최대 깊이
20,000rpm Φ25~45mm 100mm
30,000rpm Φ 12~25mm 60mm
