고 정밀 3 축 CNC 센터리스 밀링 머신, 여러 종류의 밀링 휠

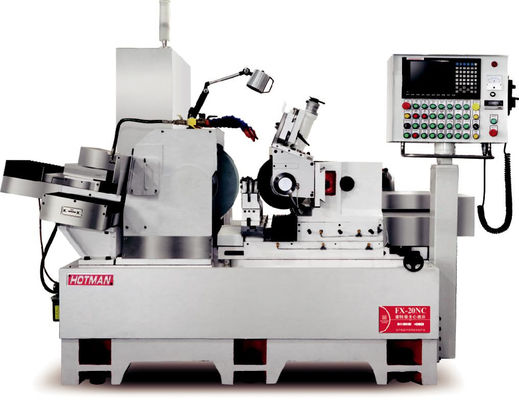

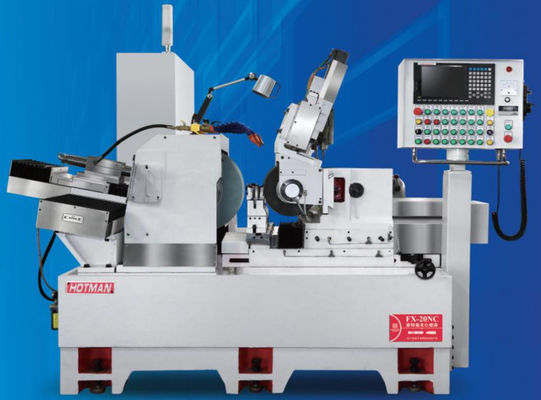

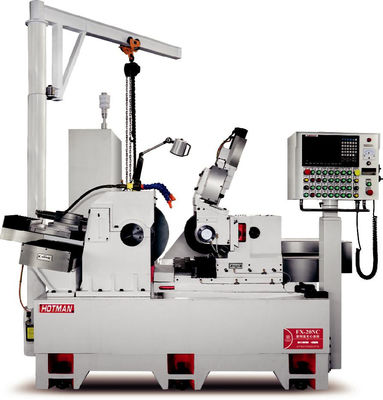

고 정밀 CNC 센터리스 밀링 머신FX-20CNC-3


1. 슈퍼 밀링 힘
2. 모래 바퀴 샤프트는 수정 주 샤프트입니다
3큰 지름의 작업 조각 깎는 것이 선호됩니다.
●저중력 중심 설계, 깎는 안정성을 높이고, 장시간 기계 도구의 정확성을 보장 할 수 있습니다.
● 슈퍼 밀링 힘, 큰 지름의 작업 조각 가공에 더 적합, 가공 시간을 크게 단축.
●마니푸레이터 리프팅 밀링 / 자동 공급 및 수신과 같은 자동 장비를 설치하는 데 매우 적합합니다.




소금 휠의 부착 부품:

● 모래 수리 시스템은 두 축 연결을 채택하고, 세르보 모터와 볼 스크루 드라이브, 밀링 휠 형성 정밀도는 높고, 드레싱 속도는 빠릅니다.

● 롤러 드레싱은 다양한 종류의 밀링 휠 드레싱을 실현하기 위해 단일 포인트 썰림 펜과 빠르게 교환 할 수 있습니다.

● 롤러 드레싱과 상호 수리, 모래 수리 효율이 빠르다, 밀링 휠 절단 표면은 평평합니다.밀링 휠 접촉 표면을 더 크고 균일하게 만들 수 있습니다..

장치 설명:

1. 몸과 구성 요소는 밀하나 고품질 주사철 FC30에 의해 버금 가집니다. 이는 인위적으로 정상화 된 열 처리를 받고 자연적 노화로 처리됩니다. 구성 요소는 YASDA에 의해 처리됩니다.미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.

밀링 휠 스핀드의 표준 구성은 후면 4개 및 후면 2개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.

꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.

기계 가이드 레일 및 정밀 구슬 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 옵션 장비가 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

밀링 피드 시스템은 V와 손으로 만든 정밀 껍질의 평평한 트랙으로 구성되어 있으며 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 스크롤이 있습니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.


기술 사양:
