제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 200mm | 연삭용 휠 모터 전류: | 3.5A |
|---|---|---|---|
| 그라인딩 휠 모터 주파수: | 50Hz | 그라인딩 휠 모터 전원: | 2.2KW |
| 연삭용 휠 모터 속도: | 1400rpm | 그라인딩 휠 모터 전압: | 380v |
| 연삭용 휠 속도: | 3000rpm | 연삭 휠 스핀들 모터 전류: | 2.5A |
| 연삭 휠 스핀들 모터 주파수: | 50Hz | 그라인딩 휠 스핀들 모터 전원: | 1.5KW |
| 연삭 휠 스핀들 모터 전압: | 380v | 그라인딩 휠 스핀들 속도: | 3000rpm |
| 그라인딩 휠 스핀들 테이퍼: | 모스 3 | 그라인딩 휠 폭: | 20 밀리미터 |
| 강조하다: | 외부 중심 없는 밀링 머신,중심이 없는 밀링 머신 380V,2.5A 외부 중심 없는 밀링 |
||

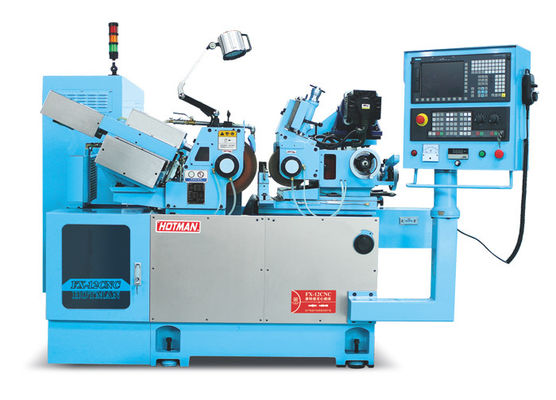

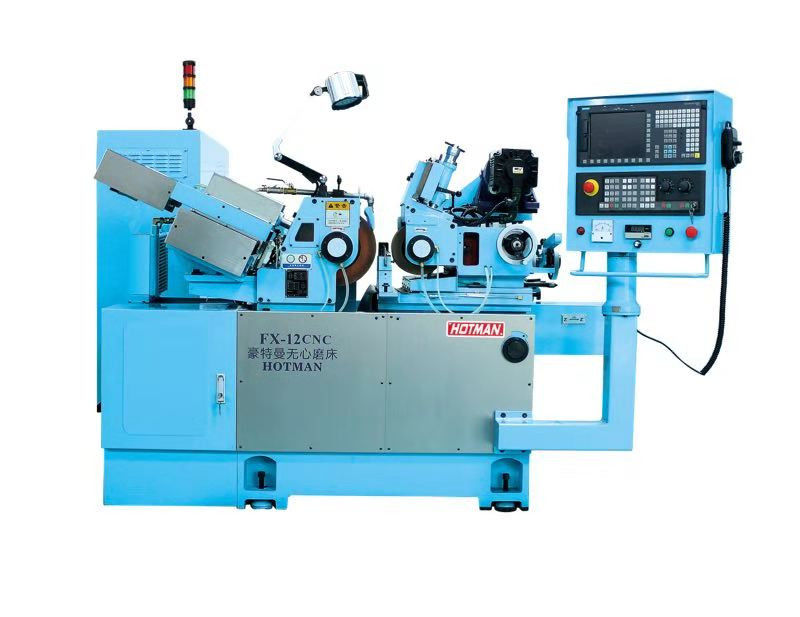

고 정밀 CNC 센터리스 밀링 머신FX-12CNC-3
장비 모델:
| 기계적 사양 | 모드:FX-12CNC-3 |
| 가공 범위 (지름) | 0.5mm-40mm |
|
밀링 휠 크기 (OD * W * OD) |
Φ305*150*Φ120mm |
|
바퀴 크기를 조정 (OD * W * OD) |
Φ205*150*Φ90mm |
| 밀링 휠 속도 | 1950RPM |
| 바퀴 속도를 조절 | 0-320RPM |
|
밀링 바퀴가 모터를 구동 |
5.5KW |
| 휠 세르보 모터 조절 | 2.0kW AC SERVO 모터 |
| 세르보 공급 모터 | 1.5KW |
|
수압 펌프는 모터를 구동 |
0.75KW |
|
냉각 펌프는 모터를 구동 |
0.125KW |
|
바퀴를 조절하는 수동 바퀴 |
30.5mm/회전 0.02mm/ 스케일 |
|
조정 바퀴 정밀 조정 수동 바퀴 |
0.1mm/회전 0.001mm/ 스케일 |
| 먹이 정확성 | 00.001mm |
| 바퀴 기울기 각도를 조정 | +5°~-3° |
| 회전 각도를 조정 | ±5° |
| 기계적 차원 | 1800×1400×1450mm |
| 포장 크기 | 2350×1650×1770mm |
| 기계적 무게 | 2000kg |
| 포장 무게 | 2300kg |
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
