핫맨 스테이블 E250 실린더 밀더 머신 다목적 6000r/min

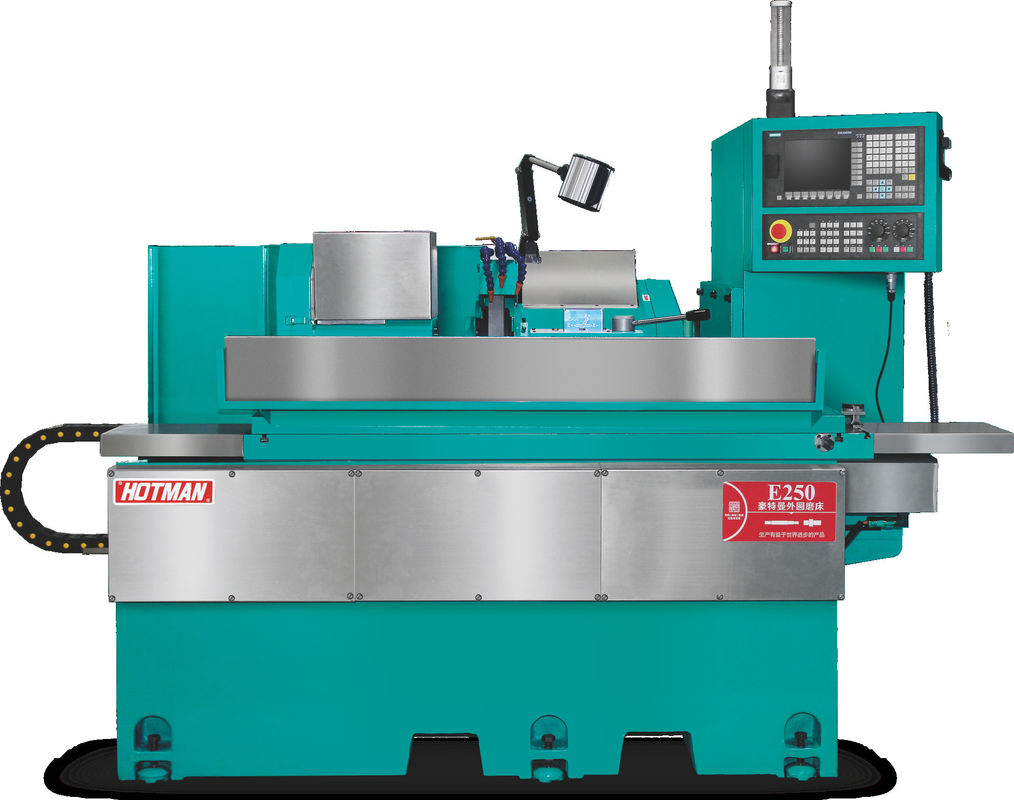

고 정밀 CNC 실린더 기계 E250


장치 설명:

1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.


2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.

3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등

4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.

5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.


6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.

7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.

1. 제품 개요:

   항목	제품	모델	양	가격 구성
   	고 정밀 CNC 실린더 밀링 머신 (X축,Z축)	E250		표준 첨부 문서와 함께 가격 목록 참조

2. 소개합니다

   1)     2)   3)   4)     5)

   독일 시멘스 828D CNC 시스템을 사용, 밀링 특수 친근 인간-기계 인터페이스, 프로그래밍, 자동으로 생성 된 처리 프로그램. 고 정밀 베어링 밀링 휠 스핀들, 정밀 밀링 레벨 볼 스크루를 갖추고 있습니다. 이중 축 서보 드라이브 자동 공급, 자동 밀링 휠 드레싱, 세그먼트 차이, 원형 아크, 표면 형성 드레싱, 시스템 자동 보상 모든 종류의 충족 할 수 있습니다. 모든 슬라이딩 표면, 접촉 표면 및 가이드 표면은 기계의 장기 안정성과 높은 정밀도를 보장하기 위해 수동 밀림 포인트 펠링 프로세스로 만들어집니다. 기계 주름은 엄격하게 선택 FC25 첨단 주름, 노화 처리, 기계 도구의 기초를 보장하기 위해 조각은 변형되지 않습니다.

3. 기술 매개 변수:

   	번호	프로젝트	단위		모델:	E250
   처리 능력         밀링 휠 헤드	1	테이블의 최대 회전 지름	mm		250
   	2	두 손가락 사이의 최대 거리	mm ((in)		500
   	3	최대 밀링 지름	mm ((in)		250
   	4	두 개의 부근 심장 사이의 최대 부하	킬로그램 (b)		60 (顶心工作)/20 (只有工作头)
   	5	밀링 휠 크기 (지름 × 너비 × 오프러)	mm ((in)		405×32~50×127
   	6	밀링 휠 속도	rpm		1570
   	7	밀링 휠의 최대 선형 속도는	m/s		35
   	8	밀링 휠 드레싱	mm ((in)		자동형 자동형
   	9	최소 X축 공급량	mm ((in)		0.001
   	10	먹이 각도	그레그		90
   	11	먹이 주름	mm		250
   	12	X축 빠른 이동 속도	mm/min		0-10000
   머리 프레임	13	스핀드 속도	rpm		50~500
   	14	스핀드 형태			동시 또는 중심화
   	15	엄지 손가락 사양			MT-4
   배후 프레임	16	자동 망원경 거리 (하이드라릭 타입)	mm		40
   	17	엄지 손가락 사양			MT-4
   	18	작동 모드			사용 설명서
   작업 테이블	19	Z축 빠른 이동 속도	m/min		0-20000
   	20	최소 z축 공급량	mm		0.001
   	21	최대 이동량	mm		550
   	22	회전 각	그레그		+6/-9
   모터	23	밀링 휠 스핀드 모터	KW		30.75/5.5
   	24	X축 공급 모터 (서보)	KW		2.2
   	25	Z축 공급 모터 (서보)	KW		2.2
   	26	헤드 프레임 스핀드 모터	KW		0.75
   	27	냉각 펌프 모터	KW		0.75
   	28	윤활유 모터	KW		1/4*2
   	29	Tailstock 오일 펌프 모터 (특수)	KW		0.75
   다른 것	30	X/Z 축 가이드/리드 스크루 윤활유			MOBIL#1409 또는 ISO VG68
   	31	기계의 순량	1kg		약 3200
   	32	기계의 총 무게	1kg		약 3400
   	33	패키지 크기 (길이 * 너비 * 높이)	mm		2800*2000*2000
