제품 상세 정보:
결제 및 배송 조건:
|
| 연삭용 휠 지름: | 200-400mm | 연삭용 휠 견고성: | HRA90-HRA95 |
|---|---|---|---|
| 연삭용 휠 재료: | CBN / 다이아몬드 | 연삭용 휠 속도: | 50~100m/s |
| 연삭 휠 스핀들 정확도: | 0.001 밀리미터 | 그라인딩 휠 스핀들 베어링: | NSK / SKF |
| 밀링 휠 스핀들 냉각: | 대기 / 석유 | 연삭 휠 스핀들 수명: | 10000-20000h |
| 밀링 휠 스핀들 윤활: | 설명서 / 자동장치 | 연삭 휠 스핀들 소음: | ≤75dB |
| 밀링 휠 스핀드 전력: | 7.5-15kw | 그라인딩 휠 스핀들 속도: | 1000-3000rpm |
| 그라인딩 휠 스핀들 테이퍼: | BT50/BT40 | 연삭 휠 스핀들 진동: | ≤2.5μm |
| 그라인딩 휠 폭: | 50-100mm | ||
| 강조하다: | NSK 소형 중심 없는 밀러,SKF 소형 중심 없는 밀러,자동 CNC 도구 밀링 머신 |
||

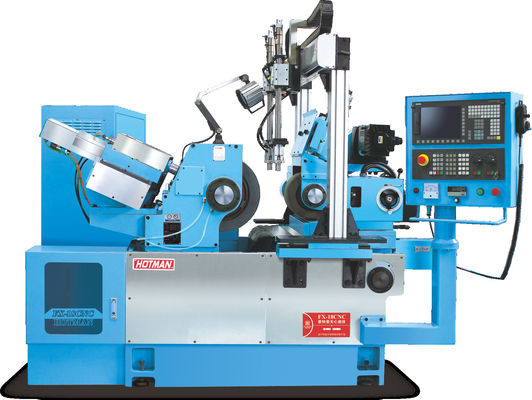

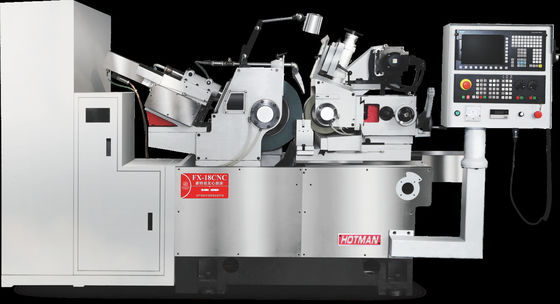

고 정밀 CNC 실린더 기계 FX-18CNC-1
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델: FX-18CNC-1 |
|
표준 모델의 처리 범위 (지름) |
mm | Φ 1-60 |
|
밀링 휠 크기 (OD * W * OD) |
mm | Φ455*205*Φ228.6 |
|
바퀴 크기를 조정 (OD * W * OD) |
mm | Φ255*205*Φ111.2 |
| 밀링 휠 속도 | RM | 1500 |
| 바퀴 속도를 조절 | RPM | 0-250 |
|
밀링 바퀴가 모터를 구동 |
KW | 11.5 |
|
휠 세르보 모터 조절 |
KW |
|
수압 펌프는 모터를 구동 |
KW | 0.75 |
|
냉각 펌프는 모터를 구동 |
KW | 0.25 |
|
바퀴를 조절하는 수동 바퀴 |
mm | 3.5/ RPM 0.05/ 스케일 |
|
조정 바퀴 정밀 조정 수동 바퀴 |
mm | 00.1/ 0.001/ 스케일 |
|
작업 테이블 수동 기기 바퀴 |
mm | 90.0/ RPM 0.10/ 스케일 |
|
작업 테이블 마이크로 조절 수동 바퀴 |
mm | 0.2/ 회전 0.001/ 스케일 |
| 피드 핸들 휠을 정비합니다. | mm | 20.0/ 회전 0.01/ 스케일 |
| 바퀴 기울기 각도를 조정 | 학위 | +6 ° ~ -5 ° |
| 회전 각도를 조정 | 학위 | ±6° |
|
기계 크기 (길이 * 너비 * 높이) |
mm | 2350 × 1960 × 1550 |
| 포장 크기 | mm | 2900 × 2400 × 1850 |
| 기계적 무게 | KG | 2850 |
| 포장 무게 | KG | 3000 |
