제품 상세 정보:
결제 및 배송 조건:
|
| 주축: | 2 | 척 사이즈: | 6 |
|---|---|---|---|
| 피드레이트를 줄이기: | 0.1-200ipm | 커팅 스피드: | 높은 |
| 소재: | 철강 | 모터 전력: | 7.5 |
| 이름: | 정밀 CNC 선반 | 빨리감기: | 500ipm |
| 주축 구경: | 2.5 | 방추 속도: | 6000rpm |
| 심압대: | 네 | 도구 용량: | 6 |
| 무게: | 1400KG | x 축 교통: | 8 |
| Z축 이동: | 20 | ||
| 강조하다: | 산업용 정밀 CNC 톱니,정밀 CNC 톱니 6000rpm,강철 산업용 CNC 톱니 |
||

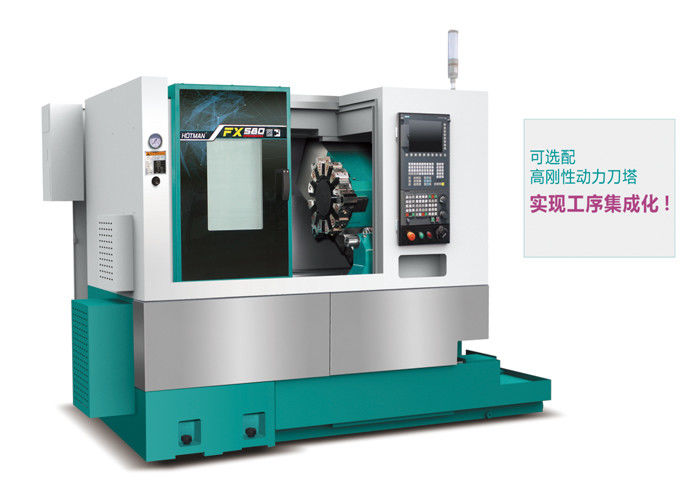

고 정밀 CNC 톱니말기 FX580
1콤팩트한 구조 설계, 작은 발자국, 과학적이고 합리적인 리버 레이아웃.
2기계의 주요 구조와 침대, 스핀들 박스, 슬라이드 샐러드, 커터 타워 박스 등과 같은 주요 주조품은 유한 요소 분석 (FEA) 에 의해 최적화됩니다.그리고 내부 스트레스를 제거하기 위해 자기 진동으로 처리됩니다., 기계적 열 안정성을 보장하고 힘 변형을 줄이고 진동 방지 능력을 향상시킵니다.
3고전력 모터, 고전력 모터의 사용, 높은 토크를 얻을, 무거운 절단 여전히 정확성과 안정적인 처리를 유지할 수 있습니다.
4높은 딱딱함과 강한 스핀들
5.C3 정밀 나사
C3 정밀 나사:
X/Z 축은 THK (C3 레벨) 미리 뻗은 나사 및 통합 나사 베어링 좌석 구조를 채택하여 온도 상승 변형을 효과적으로 방지하고 위치 정확도를 향상시킵니다.그리고 바퀴 지원의 딱딱함과 안정성을 증가.
고품질의 공 나침반과 가이드, 우수한 품질은 고객이 요구하는 높은 정밀도와 긴 서비스 수명을 충족하는 유일한 방법입니다. 공 나침반은 양쪽 끝에 고정됩니다.가이드와 100% 평행하도록 테스트, 그리고 미리 단단한 공 나구 견과류는 공백을 제거합니다.
세르보 컷터 타워: NC 빠른 인덱싱 컷터 타워 구조를 사용하여 들어 올리는 작용이 없습니다. 세르보 드라이브, 큰 지름 쥐 치아 세트, 수압 잠금 메커니즘.높은 정밀의 완벽한 조합을 달성, 빠른 효율과 좋은 딱딱함.
도구 타워의 지표 작용은 좌표 움직임과 동시에 수행 될 수 있으며 도구 변경 속도는 빠릅니다.기계 도구의 작업 효율을 더욱 향상시키는.
장점:
1. 커터 타워 치아판은 큰 지름 구부러진 치아판을 채택합니다.
2도구 타워 몸체는 스크루와 가이드 레일과 직접 연결되어 있습니다. 3.절단 크기는 같은 산업에 비해 절단 타워의 주요 구조의 두께와 딱딱성을 증가했습니다.
가속도:
1- X와 Z축의 고속 가속을 달성하기 위해 고 정밀의 세로 제어 기술을 사용하십시오.
2빠른 공급 속도: X: 30m/min,Z:36m/min 3. 높은 딱딱한 THK 선형 안내 레일을 채택하고, 빠른 공급 속도는 구조 공공에서 가장 높은 수준에 도달합니다.
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
| 테이블의 최대 회전 지름 | mm | 320 |
최대 거리 | mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
| 먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
머리 프레임 | 스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
꼬리 좌석 | 자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
작업 테이블 | Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
| 밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
| 기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 | |
