제품 상세 정보:
결제 및 배송 조건:
|
| 그라인딩 휠 백 앵글: | 0-18° | 연삭 휠 백 피드 모터 전원: | 0.75KW |
|---|---|---|---|
| 그라인딩 휠 백 피드 모터 속도: | 1420r/min | 연삭 휠 백 이송 속도: | 0.1-3mm/분 |
| 연삭용 휠 지름: | 200mm | 그라인딩 휠 피드 모터 전원: | 0.75KW |
| 그라인딩 휠 피드 모터 속도: | 1420r/min | 그라인딩 휠 이송 속도: | 0.1-3mm/분 |
| 그라인딩 휠 모터 전원: | 2.2KW | 연삭용 휠 모터 속도: | 1420r/min |
| 연삭용 휠 속도: | 2800r/min | 제품 이름: | 만능 연삭기 |
| 작업대 피드 모터 전원: | 0.75KW | 작업대 사이즈: | 200*400mm |
| 작업대 속도: | 0.1-3mm/분 | ||
| 강조하다: | 0.75KW 유니버설 밀링 머신,유니버설 밀링 머신 1420r/min,안정적인 정밀 CNC 썰기 |
||

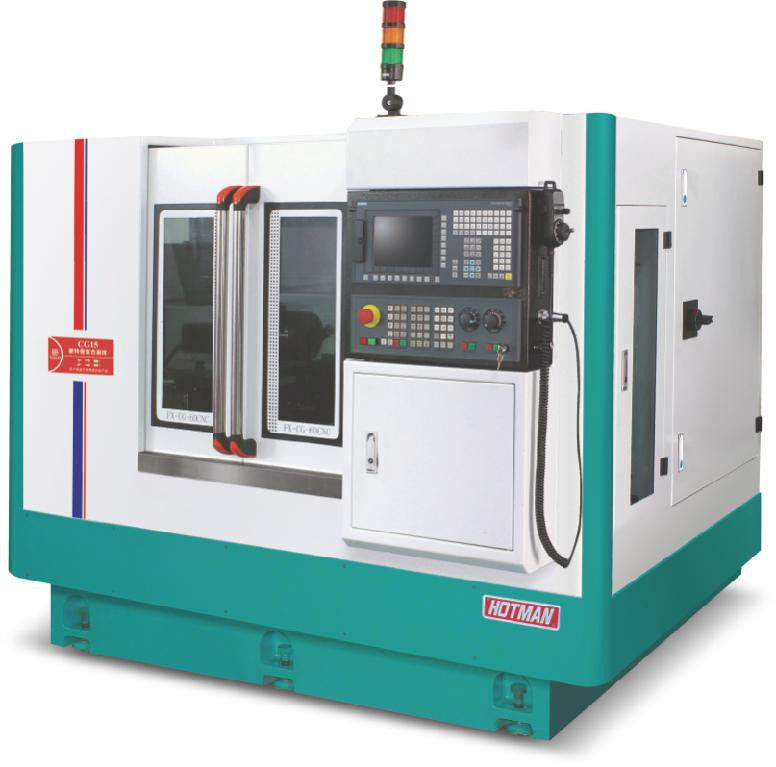

고 정밀 CNC 보편적 밀링 머신-CG15

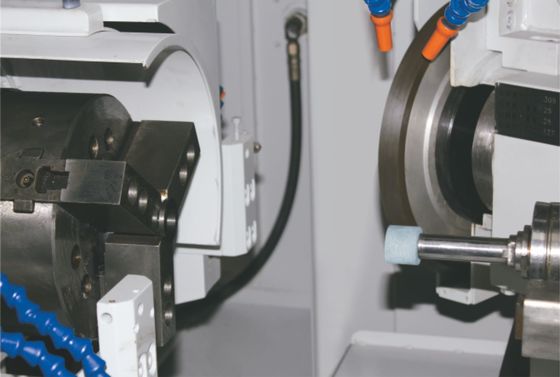

작은 부품 처리 도구:
다양한 클램핑 방법이 있습니다:
● 3 개의 턱 을 클램프 하는 것
●콜렛형 클램핑
응용 산업:
●콜렛 산업
●열차 산업
●지도 수갑, 증기/기관차 부품
●수력/기압 구동 축 수갑
●조각 부품
●의학적 도구
| P프로젝트 | 단위 | 모델:CG15 | |
| 처리 능력 |
썰매 최대 외부 지름 |
mm | Φ200 |
|
내부 지름 범위 |
mm | Φ6·Φ80 | |
| 작업 조각의 최대 길이가 | mm | 150 | |
|
외형 둥근 밀링 휠의 차원 |
mm | Φ405*Φ127*40 | |
|
내부 뚫림 톱니바퀴의 스핀드 속도 |
rpm | 1050만원000 | |
| 밀링 휠 드레싱 | mm | 자동형 | |
| 수계 제어 시스템 | 세트 | 시멘스 828D | |
|
밀링 휠 스핀들 중심에서 바닥 높이 |
mm | 1035 | |
| X,Y,Z | 핑들 세로모터 | KW | 1.5 |
| 스핀드 서보모터 속도 | rpm | 2000 | |
| 작업 머리 회전 각도 (수동) | 학위 | ±15o | |
| X, Y, Z 공급서보 | KW | 1.5*3 | |
| X, Y, Z 공급 서보 속도 | rpm | 3000 | |
| 최소 먹이 단위 | mm | 0.001 | |
|
X축 작업 머리의 공급 도동 |
mm | 450 | |
| Y축 및 Z축 공급 도동 | mm | 250 | |
|
다른 것 |
냉각 펌프 모터 | KW | 0.37 |
| 윤활유 모터 | KW | 0.25*2 | |
|
기계 크기 (길이 * 너비 * 높이) |
mm | 2355 × 2100 × 1800 | |
| 기계 무게 | 1kg | 4000 | |
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주철 FC30에 의해 버금가는, 인위적으로 정상화 된 열 처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지, 높은 정밀 장비 기본 구성 요소를 보장 할 수 있습니다.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시멘스 828D CNC 자동 밀링 시스템과 2차 개발, 인간-기계 대화 속임수 조작, 선택 가능한 많은 장비로 장착되어 있습니다.내부 구멍 깎는 장치를 포함하여, 자동 끝 측정 장치, 자동 외부 지름 측정 장치 등
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 깎는 효율성 및 좋은 깎는 표면 품질. 특수 작업 조각 깎는 경우 깎는 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 풀기 용이하도록.
7.시멘스 수치 제어 시스템 표준 구성, 후 2차 개발, 모든 중국 운영 인터페이스, 사용하기 쉽습니다. 시멘스 고성능 서보 모터로 장착장비 CNC 시스템과 드라이브 시스템은 더 나은 호환성을 가지고 있습니다, 동시에 자동 모래 수리 및 자동 보상 기능, 공급 및 밀링의 안정성과 정밀성을 보장합니다.
