제품 상세 정보:
결제 및 배송 조건:
|
종류: | 원통 연삭기 기계 | 연삭용 휠 사이즈: | 200MM |
---|---|---|---|
그라인딩 휠 구멍: | 32 밀리미터 | 연삭용 휠 속도: | 1400r/min |
그라인딩 휠 스핀들 속도: | 2800r/min | 맥스. 압박하는 지름: | 200MM |
맥스. 압박하는 길이: | 500 밀리미터 | 힘: | 2.2KW |
속도: | 1400r/min | 테이블 사이즈: | 400*180mm |
테이블 속도: | 3-25m/분 | 표는 이동합니다: | 500 밀리미터 |
전압: | 380v | 차원: | 1400*1000*1600mm |
무게: | 1200 킬로그램 | ||
강조하다: | 380V 외부 원통 밀러,2.2KW 외부 원통 밀러,반자동 유니버설 밀더 머신 |

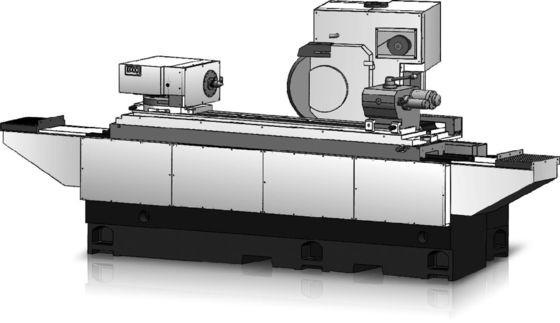

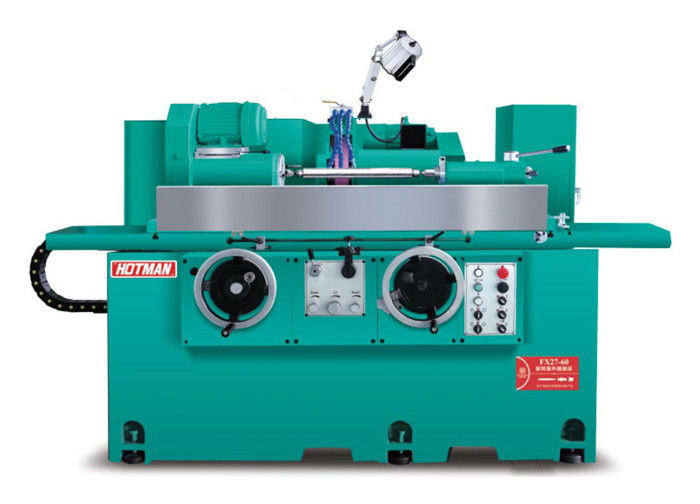

고 정밀 반 자동 실린더 밀링 머신-전통 실린더 밀링 머신 FX27-60
장치 설명:
1. 몸체와 부품은 밀하나 고품질 주사철 FC30에 의해 버금가는, 인위적으로 정상화 된 열처리를 받고 자연 노화로 처리됩니다. 부품은 야스다에 의해 처리됩니다,미쓰이 세키, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리.
2기계 가이드 레일 및 정밀 공 나침반은 더 긴 서비스 수명과 정확성을 보장하기 위해 자동 윤활 시스템으로 지속적으로 윤활합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3선택에 대한 내부 구멍 깎는 장치로 장착, 내부 구멍 스핀드 속도는 20000 RPM까지, 좋은 클램핑을 달성 할 수 있습니다.선택적 두 축 광학 릴리 numerical control 장치, 0.001mm 정밀 공급을 달성하기 위해.
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5특수 작업 부품을 깎는 경우, 깎는 바퀴 속도를 최대 3500 RPM와 60m/s까지 조절할 수 있습니다.밀링 휠 스핀드의 표준 구성은 후방 네 개의 후방 두 개의 베어링 구조입니다고 정밀 동적 및 정적 압력 스핀드는 또한 고 회전 정밀, 높은 동적 경직성, 좋은 진동 저항의 특성을 가지고 선택 할 수 있습니다.높은 밀링 효율과 좋은 밀링 표면 품질.
6. 금속체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다. 꼬리 좌석은 딱딱하고 견고하게 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
기술 사양:
기계 모델 | FX27-60 | ||
처리 능력 |
톱니면 지름 |
mm | 270 |
두 개의 심장 사이의 거리는 |
mm | 600 | |
원본 작업 조각의 최대 무게 |
최고 작업 (kg) | 60 | |
작업장 (kg) | 20 | ||
최대 선형 속도 |
m/s |
고속 밀링 바퀴가 접근 할 수 있습니다 65 |
|
밀링 휠 헤드 및 피드 |
회전 각 |
왼쪽과 오른쪽 | ±15° |
표준 밀링 휠 크기 |
외부 지름 x 너비 x 내부 지름 ((mm) |
405*38(32-50) *127 | |
특별한 바퀴 크기 |
외부 지름 x 너비 x 내부 지름 ((mm) |
510*38(32-50) *127 | |
모래바퀴 원자체의 속도 |
RPM |
1650/1850/2100 |
|
이동 거리는 |
mm | 250 | |
|
빠른 앞으로 그리고 빠른 안전 거리에 다시 |
40 | |
|
회전당 먹이 |
20 | |
최소 X축 설정 단위 |
0.005 | ||
작업 머리 |
스핀들 회전 모드 |
동시/중심화 |
|
|
작업 머리 가장자리 (도) |
30° | |
밀링 휠 머리 (도) |
90° | ||
스핀드 속도 | RPM |
10-500 벨트 릴리 조정 |
|
손가락의 톱니 |
MT | 아니죠4 | |
틈을 통해 스핀들 |
mm | 25 | |
꼬리 좌석 |
자동 스트레칭 거리 |
mm | 32 |
손가락의 톱니 |
MT | 아니죠4 | |
작업 테이블 |
회전 각 |
그레그 | +9/-6 |
수동 휠 공급 |
회전당 먹이 |
12.5 | |
자동 공급 속도 |
mm | 50-4000/분 | |
내부 구멍 깎는 장치 (선택) |
스핀드 속도 | RPM | 20,000 ((35,000-특별) |
모터 | KW ((HP) | 0.75 | |
모터 |
모래바퀴 원자 | KW ((HP) | 3.75 |
원동 머리의 스핀들 |
KW ((HP) | 0.75 | |
수력 순환 오일 펌프 |
KW ((HP) | 0.75 | |
랩 펌프 | KW ((HP) | 0.37 | |
탱크 용량 |
모래 바퀴 셰프트 오일 박스 (정적 압력 및 동적 압력) |
L | 120 |
|
L | 60 | |
랩링 탱크 | L | 80 | |
포장 크기 |
길이 x 너비 x 높이 |
mm | 2900x2250x2100 |
순중량 | 1kg | 2500 |
