제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 원통 연삭기 기계 | 연삭용 휠 지름: | 270 밀리미터 |
|---|---|---|---|
| 최대 연삭 길이: | 600 밀리미터 | 최대 연삭 직경: | 200mm |
| 그라인딩 휠 모터 전원: | 1.5 KW | 제어 시스템: | 시멘스 |
| 그라인딩 휠 모터 전압: | 220 V/380 Ｖ | 연삭용 휠 속도: | 3000 rpm |
| 힘: | 2.2 kw | 테이블 모터 전력: | 0.75 kw |
| 테이블 모터 전압: | 380 Ｖ | 테이블 속도: | 1-20m/분 |
| 전압: | 380 Ｖ | 크기: | 2800x2000x2000mm |
| 무게: | 4000 킬로그램 | ||
| 강조하다: | 인간 대화 원통 밀더 머신 |
||

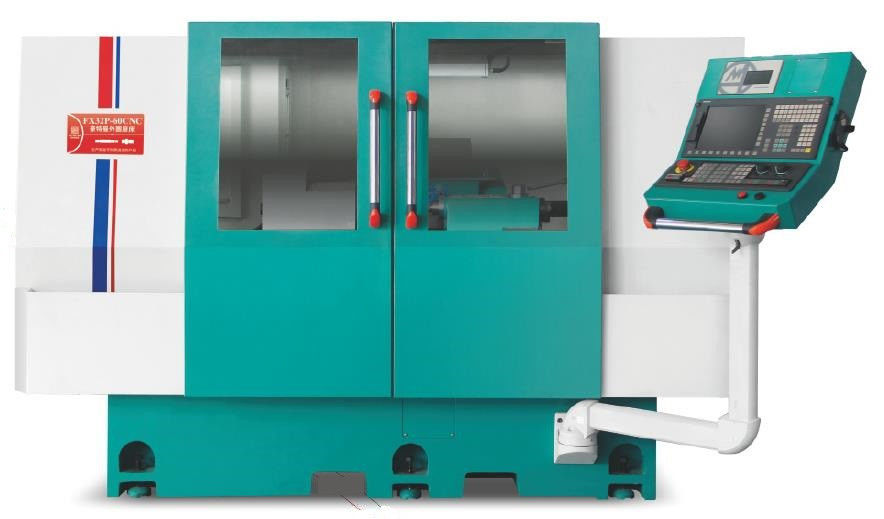

인간 대화와 함께 실린더적 밀러 쉽게 프로그래밍 CNC 컨트롤러, 강한 밀링 힘
FX27-60CNC
기술 사양:
| 프로젝트 | 단위 | 모델:FX32P-60CNC | |
|
처리 능력
|
테이블의 최대 회전 지름 | mm | 320 |
|
최대 거리 두 개의 손가락 |
mm | 600 | |
| 최대 밀링 지름 | mm | 320 | |
| 두 개의 부근 심장 사이의 최대 부하 | 킬로그램 (b) | 60 (최고 업무)/20 (일용자만) | |
| 밀링 휠 크기 (지름 × 너비 × 오프러) | mm | 455 × 38 ((32-50) × 127 | |
| 밀링 휠 속도 | rpm | 1650 | |
| 밀링 휠의 최대 선형 속도는 | m/s | 40 (고속 밀링 휠 최대 65) | |
| 밀링 휠 드레싱 | mm | 자동형 | |
|
밀링 휠 헤드 |
먹이 각도 | 그레그 | 90 |
| 먹이 주름 | mm | 250 | |
| X축 빠른 이동 속도 | m/min | 6 | |
| 최소 X축 공급량 | mm | 0.001 | |
|
머리 프레임 |
스핀드 속도 | rpm | 50~500 |
| 스핀드 형태 | 동시 또는 중심화 | ||
| 엄지 손가락 사양 | MT-4 | ||
|
꼬리 좌석 |
자동 망원경 거리 | mm | 40 |
| 엄지 손가락 사양 | MT-4 | ||
|
작업 테이블 |
Z축 빠른 이동 속도 | m/min | 8 |
| 최소 z축 공급량 | mm | 0.001 | |
| 최대 이동량 | mm | 550 | |
| 회전 각 | 그레그 | + 6/-9 | |
|
모터 |
밀링 휠 스핀드 모터 | KW | 30.75/5.5 |
| X축 공급 모터 (서보) | KW | 2.2 | |
| Z축 공급 모터 (서보) | KW | 2.2 | |
| 헤드 프레임 스핀드 모터 | KW | 0.75 | |
| 냉각 펌프 모터 | KW | 0.75 | |
| 윤활유 모터 | KW | 0.25*2 | |
| 꼬리 오일 펌프 모터 | KW | 0.75 | |
|
다른 것 |
기계의 순량 | 1kg | 3300 |
| 기계의 총 무게 | 1kg | 3500 | |
| 패키지 크기 (길이 * 너비 * 높이) | mm | 2800*2000*2000 |
|
장치 설명:
1. 실린더 그린더 기계 몸과 부품은 밀하나 고품질 주사철 FC30에 의해 버금 가집니다. 인위적으로 정상화 된 열처리 후 자연 노화로 처리됩니다.부품은 YASDA에 의해 처리됩니다., MITSUI SEIKI, TOSHIBA, ELB 및 다른 세계 수준의 장비 한 번 클램핑 처리. 정밀 크기는 미크론 수준까지 될 수 있습니다.
2. 실린더 그릴러 기계 가이드 레일과 정밀 공 나사 자동 윤활 시스템으로 지속적으로 윤활 수 있도록 더 긴 서비스 수명과 정확성을 보장합니다.냉각 시스템은 진동 및 유리한 열 분산을 제거하기 위해 몸에서 분리됩니다.
3시스템 및 세르보 드라이버 제어 정밀도는 높습니다, 나노미터 계산 정밀도의 80 비트 부동 소수점 번호, 계산 오류를 제거
4. 그레이닝 피드 시스템은 정밀 한 손으로 절단, 자동 윤활 시스템, 정밀 공 나침반, 고 정밀 및 높은 전력 servo 모터와 함께 V와 평면 트랙으로 구성됩니다.부드러운 움직임의 특징이 있습니다., 우수한 반복 위치 정확성 및 트랙의 긴 서비스 수명.
5밀링 휠 주축은 타이완에서 도입 된 고 정밀 동적 및 정적 압력, 수갑 구조, 간편한 유지 보수, 금속과 금속 접촉이 없습니다.그리고 거의 영구적인 서비스 수명. 밀링 휠 스핀드는 높은 경직성 및 높은 정밀성의 특성을 가지고 있습니다. 특수 작업 조각 밀링을 위해 밀링 휠 속도는 선형 속도를 높이기 위해 조정 할 수 있습니다.
6. 실린더 그린더 기계의 꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사철 몸체에 부착 된 단단한 합금 강철 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
7시멘스의 고성능 서보 모터와 함께 인간-기계 인터페이스의 2차 개발 후 장비 CNC 시스템과 드라이브 시스템이 더 잘 호환되도록,동시 자동 모래 수리 및 자동 보상 기능, 피드 및 밀링의 안정성과 정확성을 보장합니다.
특이점:

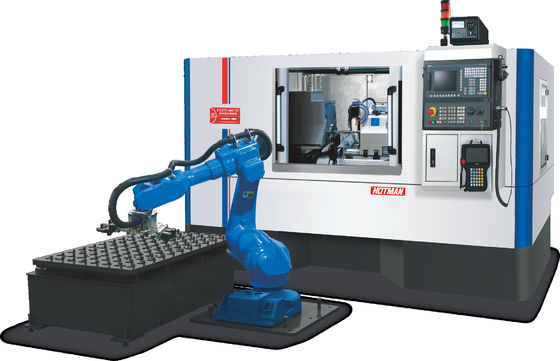

FX27P-60CNC 고 정밀 직선으로 원통 썰매 기계 (전면 덮개, 단일 기계 조작기 자동 로딩 및 배하)
1침대 회전 지름: Φ270mm, 두 상위 센터 사이의 거리는: 600mm.
2밀링 휠 속도: 1650rpm, 밀링 휠 크기 (지름 × 너비 × 오프러): Φ405 × 32 × Φ127mm
3가공 가공의 완전한 폐쇄 순환 제어 실현을 위해 활성 측정 장치를 구성합니다.
