제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 고 정밀 수직 밀링 머신 | 연삭용 휠: | Ø200*Ø20*80mm |
|---|---|---|---|
| 연삭용 휠 모터: | 3KW | 연삭용 휠 속도: | 3000r/min |
| 소재: | 철강 | 힘: | 7.5kW |
| 속도: | 1400r/min | Table Feeding Motor: | 1.5KW |
| 테이블 공급 속도: | 0-3000mm/min | Table Size: | 800*400mm |
| 냉각 시스템: | 물 냉각 | 전압: | 380v |
| 기계 크기: | 3070*3045*4500mm | 총 중량: | 23000KG |
| 강조하다: | 수직 밀링 머신,고 정밀 수직 밀링 머신,cnc 수직 밀링 머신 |
||

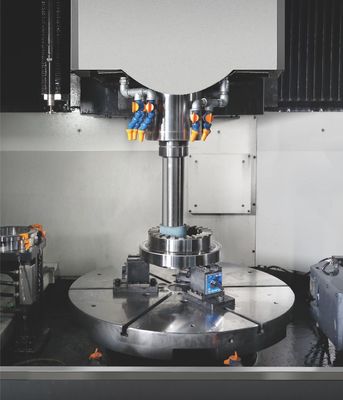

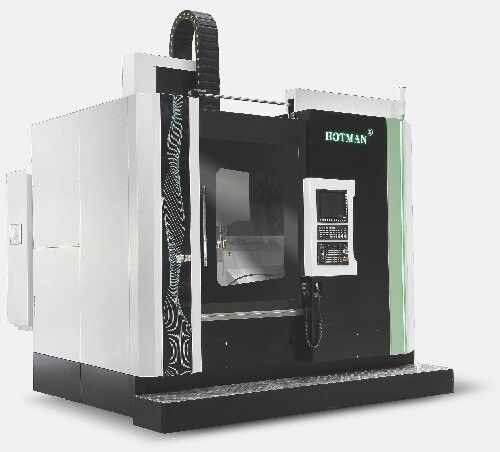

고 정밀 수직 회쇄 기계, 다중 폼 회쇄 목적으로 CNC 수직 회쇄 기계
가공 정확도:
| 둥글다 | 1.5μm |
| 동축성 | 2.5μm |
| 표면 거칠성 | 00.1μm |
처리 용량:
| 썰매 최대 외부 지름 | 860mm |
| 내부 원 회쇄 지름 범위 | Ø50~700mm |
| 최대 밀링 높이 | 600mm |
| 테이블의 최대 부하 |
800kg |
|
Z850 기계에 대한 자세한 내용은 P25 참조 |
|
| 정확성 | |
| 둥글다 | 1.5μm |
| 중심성 | 2.5μm |
| 표면 거칠성 | 00.1μm |
| 처리 능력 | |
| 크린 딩 최대외선 지름 | 860mm |
| 내장 밀링 다이아그램 범위 | 50~700mm |
| 밀링 최고 높이 | 600mm |
| 최대 작업 부하 | 800kg |
| 밀링 휠 스핀들 | |
| 밀링 휠 속도 | 2000~9000rpm |
| 밀링 휠 지름 | 40~305mm |
| 선형 구멍을 돌리세요 | HSK-A100 |
| 일 할 수 있습니다 | |
| 작업 테이블 직경 | 600mm |
| 워크 테이블 속도 | 5~200rpm |
| 표준 가이드 | |
| 산다르트 가 지 내 다이아메르 여행 | 159.999mm ((227 |
| X축 | |
| 300+1400mm | |
| Z축 | 600mm |
| W 축 | 650mm |
| 급속한 경주 속도 | 24m/min |
| 결의 | 00.0001mm |
| B축 | 0/22.5 k a o |
| 항공항공관리장비 | |
| 저장량 | 6개 |
| 밀링 휠 최대 지름 | 305mm |
| 크린 딩 휠 최대 길이 | 350mm |
| 밀링 휠 드레서 | |
| 다이아몬드 펜 | 3只 |
| 롤러 | 2800rpm |
| 롤러 지름 | 120mm |
| 오 | |
| 전체 전력 | 65kW |
| 총중량 | 23T |
장치 설명:
1이 밀러기는 큰 작업 조각의 내부 지름과 끝 면을 밀러 때 작업 조각을 쉽게 정렬하고 밀링 정확도를 향상시키는 것을 목표로 개발되었습니다.그것은 크게 디버깅 시간을 단축하고 원형성과 같은 고 정밀 밀링을 달성또한, NC에 의해 제어, 내부 지름, 외부 지름, 그리고 끝 면 처리 프로세스의 강화를 실현 한 클램핑에서 완료 될 수 있습니다.
2기계 도구 제어는 타이완의 새로운 세대의 제어 시스템을 채택, 자동으로 각각 밀링 헤드의 수직 및 수평 공급을 제어.바보 같은 인간-기계 대화 조작 인터페이스는 간단하고 사용하기 쉽습니다변속기는 타이완 PM I의 C3등급 볼 스크루를 탑재하고 있으며, 0.002mm 내의 반복 가능한 위치 제어, 좋은 호환성 및 정확한 도구 공급을 갖추고 있습니다.작업판은 수압적으로 구동되고 도구 설정을 정밀 조정하기 위해 휴대용 전기 손바퀴가 장착되어 있습니다..
3냉각 및 필터레이션 시스템: 밀링 및 밀링 휠 마우싱 중에 작업 부품을 냉각하고 밀링 휠을 씻습니다.필터링은 자기 분리기 + 종이 필터링 방법을 채택합니다.필터레이션 정확도는 0.005mm에 도달합니다. 냉각 액체의 흐름 속도는 130L/min입니다. 냉각 액체가 깨끗하고 재활용 될 수 있음을 보장합니다.장착 냉각 기계는 냉각 액체의 일정한 온도를 보장 할 수 있습니다.
4그레이닝 피드 시스템은 자동 윤활 시스템과 C3 수준의 정밀 밀링 볼 나선과 함께 V와 손으로 만들어진 정밀 껍질의 평평한 트랙으로 구성됩니다.부드러운 움직임을 달성 할 수 있습니다, 우수한 반복 위치 정확성 및 긴 트랙 수명.
5. 밀링 휠 스핀드의 표준 구성은 뒷 네 개의 뒤 두 개의 베어링 구조입니다. 또한 고 정밀 동적 및 정적 압력 스핀드를 선택할 수 있습니다.고 회전 정밀성의 특징을 가진, 높은 동적 경직성, 좋은 진동 저항성, 높은 썰매 효율성 및 좋은 썰매 표면 품질. 특수 작업 조각 썰매를 위해 썰매 바퀴 속도를 조정 할 수 있습니다.최대 3500 RPM 및 60m/s.
6꼬리 좌석은 딱딱하고 견고하게 설계되었습니다. 주사체에 부착 된 단단한 합금강 슬라이딩 실린더는 MT4 상부 코어를 운반하도록 설계되었습니다.슬라이딩 실린더의 조크 힘은 뒷쪽에 조정 버튼을 통해 쉽게 변경 될 수 있습니다특수 액세서리 오일 압력 꼬리 좌석 페달을 작업 부품을 배하를 용이하게 하기 위해.
7썰기 바퀴 테이블은 썰기 바퀴 스핀드 듀얼 포지션 위치 기능 0도와 22도로 표준으로 장착되어 있습니다.하나의 밀링 바퀴 스핀드는 평면 밀링 바퀴와 각각 굽은 밀링 바퀴를 사용할 수 있습니다.굽은 썰기 바퀴를 사용하여 고효율의 끝면 처리 작업을 달성 할 수 있습니다.
1한 번 클램핑은 내부 구멍, 외곽 원, 피침 및 부품의 끝 면의 깎는 완료 할 수 있습니다
2, 디스크 / 짧은 샤프 / 수갑 / 링 및 기타 부품을 처리하기에 적합합니다.

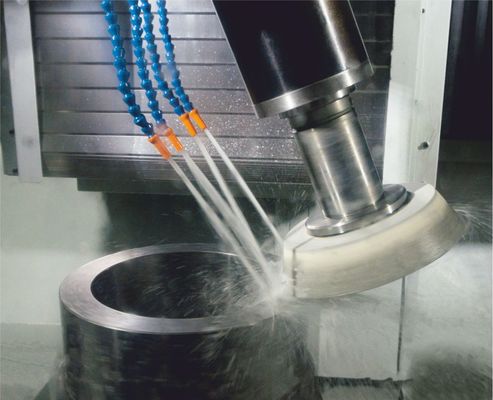

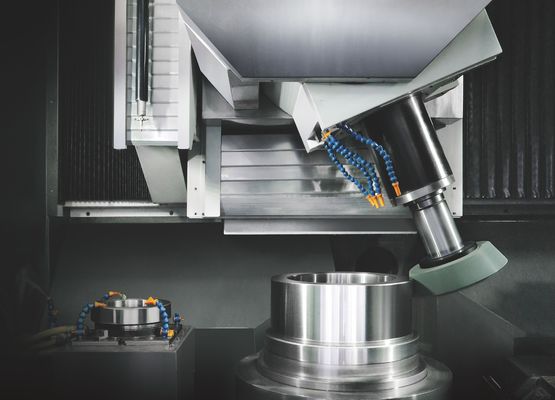

B축 듀플 기어 위치 타워:
내부/외부 지름 0° 포지셔닝으로 깎는,22.5° 포지셔닝을 사용하여 외부 지름과 끝 표면을 효율적으로 깎을 수 있습니다.
그레이팅 스케일 피드백:
X축과 Z축은 고정도 가공을 달성하기 위해 격자 릴리어를 사용하여 피드백 제어 장치 (Z축은 옵션) 를 갖추고 있습니다.
ATC 밀링 휠 라이브러리
각기 다른 사양의 6개의 밀링 휠이 가공 필요에 따라 장착되어 있습니다.
복잡한 모양으로, 밀링 휠을 자주 교체할 필요가 없습니다. 이는 온라인 자동 드레싱과 크기 보상을 실현 할 수 있습니다.
온도 관리 시스템:
연속 대량 가공에서, 당신은 더 높은 정밀 가공을 달성하기 위해 작업 조각과 기계 도구 몸의 온도를 제어 할 수 있습니다.
널리 사용:
스핀드 수리장과 같은 작업 기계 부품, 벡스 기어와 같은 엔지니어링 기계 부품, 플래닛 기어 (바람 발전용) 와 같은 환량 기어와 같은 부품, 모터 CAM의 해상 부품
